Home / Lyftibúnaður / Vélknúin spil og talíur / Rafknúnar keðjutalíur / GIS GP ATEX sprengivarin rafknúin keðjutalía 100–6300 kg

Hannað og prófað samkvæmt: EN 14492-2

Til baka í vörulista

GIS GP ATEX sprengivarin rafknúin keðjutalía 100–6300 kg

Name: GIS GP ATEX sprengivarin rafknúin keðjutalía 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-rót: GIS-GP-ATEX | Markaðssvæði: IS | Staðfærsla: is

Verð Stilltu talíuna þína hér að neðan — verð, þyngd og sendingarkostnaður uppfærast jafnóðum eftir því sem þú velur.

bæklingur Bæklingur Spurningalisti Notkunarleiðbeiningar CE-samræmisyfirlýsing Keðjuílát GP ATEX-teikning GP ATEX-varahlutir

Vöruflokkar: Rafknúnar keðjutalíur

Merki: Rafknúnar talíur, Verkstæðiskranar

Magnverð — sparaðu allt að 12% Afslátturinn reiknast sjálfkrafa af millisamtölu körfunnar.

Magn	Afsláttur
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% samsetningarafsláttur þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. talíu + súlukrana). Með magnverði getur heildarsparnaður numið allt að 15%.

Stilltu talíuna þína

Veldu burðargetu, spönn og valkosti. Verð, þyngd og sendingarupplýsingar uppfærast jafnóðum.

Skref 0 — áskilið

Hvernig verður þessi lyfta notuð?

Veldu þann kost sem kemst næst fyrirhugaðri notkun. Hver vinnuflokkur hefur sitt eigið burðargetusvið: því meiri sem notkunin er, því lægra er málálagið. Ef valinn er léttari flokkur en raunveruleg notkun krefst fellur ábyrgð framleiðanda úr gildi og hætta skapast á vélarbilun. Ef þú ert í vafa skaltu velja hæsta vinnuflokk sem búast má við — það er lyftan sem þú þarft í raun.

1 Lyftigeta — kg

2 Lyftihæð — m

3 ATEX-verndarstig

Veldu útfærslu sem samsvarar svæðisflokkun vinnustaðarins (tilskipun 2014/34/EU, búnaðarflokkur II, flokkur 3). Rykvarin GP D-útfærsla nær yfir Zone 22 (eldfimt ryk). Gasvarin GP G-útfærsla nær yfir sprengifimt gasloft í Zone 2 og felur einnig í sér rykvörn fyrir Zone 22 — hún krefst 4–10 bar þrýstiloftsgjafar á staðnum. Báðar útfærslur eru með IP65, Klixon-hitavöktun, gírdrifnum endastöðurofa og Ex-kapalþéttingum.

4 Aflgjafi

ATEX-talíur eru eingöngu gerðar fyrir 3-fasa rafmagn — 3 × 400 V er staðall fyrir verkstæði. 1-fasa útgáfur eru ekki fáanlegar í sprengiheldri útfærslu.

5 Lyftihraði

Einn hraði (N) er staðalhraði talíunnar, 8 m/min. Hægur hraði (NL) helmingar hraðann til nákvæmari staðsetningar. NF veitir tvíhraðastýringu. SF tvöfaldar hraðann en helmingar burðargetuna.

6 Upphengishlaupaköttur (GHF / GMF)

Valfrjáls GIS-upphengdur hlaupaköttur til að færa talíuna eftir I-bita. GHF er handknúinn (handýttur, án rafbúnaðar — leyfður sem staðalbúnaður í báðum ATEX-útfærslum). GMF er vélknúinn og afhentur í sömu ATEX-útfærslu (D eða G) og talían; í gasvarinni útfærslu er yfirþrýstingsvöktunin á hlaupakettinum og sameiginleg með talíunni.

7 Flansbreidd (bitabreidd)

Breidd flansins á I-bitanum/einbrautinni sem hlaupakötturinn rennur eftir. Stöðluð breiddarsvið eru afhent frá verksmiðju án aukagjalds; fyrir breiðari bita kann að bætast við gjald fyrir stuðningsbolta eða mótvægisfestingu. Mælið flans bitans (efri lárétta kantinn) í millimetrum.

8 Upphengi

Upphenging með augabolta er stöðluð föst festing. Upphenging með krók gerir kleift að færa talíuna milli hlaupakatta án þess að endurtengja raflagnir.

9 Keðjupoki / keðjuílát

Keðjukassinn safnar slöku keðjunni við lyftihreyfingu. Plast er ódýrasti kosturinn, textílpokar rúma lengri keðju og MF-útfærslur (rammi úr málmplötu) minnka byggingarhæð fyrir uppsetningar með litla lofthæð.

10 Gírknúinn endastöðurofi

Staðlaður gírdrifinn endastöðurofi er innifalinn fyrir 3 fasa gerðir. Tvöföld neyðarstöðvun bætir við öðrum, óháðum öryggisrofa. Ytri endastöðvar eru nauðsynlegar fyrir háar uppsetningar og virka aðeins með keðjupoka úr textílefni.

11 Spenna / vottun

Stöðluð ESB-spennugildi eru innifalin. Sérspenna tekur til óstaðlaðra mótorvafninga. CSA/CUS-útfærsla felur í sér viðbótarvottanir fyrir Norður-Ameríku (aðeins 60 Hz).

12 Stjórnrofi / hangandi stjórnbox

Gasþétt útfærsla (G) krefst ATEX-vottaðrar hengistjórnstöðvar. Fyrir rykþétta útfærslu (D) nægir staðlaða IP65-hengistjórnstöðin frá GIS á flestum svæðum í Zone 22 — ATEX-hengistjórnstöðin er áfram fáanleg sem uppfærsla.

13 Lengd stjórnsnúru

Staðallengd kapals, miðuð við lyftihæð, er samkvæmt vörulista GIS (2 hnappar: lyftihæð − 1,2 m; 4 hnappar: lyftihæð − 1 m). Dragið sleðann eða sláið inn hvaða gildi sem er á bilinu 2 til 60 m ef önnur lengd er nauðsynleg (t.d. fyrir uppsetningar á mörgum hæðum). Verðflokkar vörulista gilda þegar lengdin samsvarar staðallengd fyrir 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m lyftihæð; annars er innheimt grunnsett + verð á metra.

14 Öryggiskrókur fyrir byrði

Kemur í stað staðlaða álagskróksins með öryggiskrók (króklæsing og hærri öryggisstuðull). Gerð krafa um hann á sumum vinnustöðum í byggingar- og afþreyingariðnaði.

15 Önnur bremsa

Bætir við óháðri varahemlun til aukins öryggis við lyftivinnu (skemmtanaiðnaður, lyfting fólks).

16 Rekstrargagnateljari

Skráir vinnustundir / vinnulotur fyrir forspárviðhald. Krefst 42 V stjórnspennu (staðlaðar 3-fasa gerðir).

17 Þráðlaus öryggisfjarstýring

Öryggisfjarstýring með útvarpssambandi er aðeins fáanleg fyrir rykþétta útfærslu (D) — gasþéttu útfærslunni er stjórnað með ATEX-kapalhengistjórnstöð.

Stillingar —

Nettóverð —

Magn

Magnverð — sparið allt að 12 %

Magn	Afsláttur

Tilboð á vörusamstæðu: fáið 3 % viðbótarafslátt þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. lyftu + sveiflukrana).

Sundurliðun verðs

Nettó samtals (án VSK)	—

Áætluð þyngd —
Afhendingartími —
Stig uppsetningarbúnaðar —
Heildarhæð —

Afhendingarskilmálar: FCA (Incoterms 2020). Þér eða flutningsaðili yðar sækið vörurnar í starfsstöð okkar; við sjáum um lestun og fullgerum EX-1 útflutningsskýrsluna. Nánari upplýsingar eru á síðunni Afhending.

JavaScript er nauðsynlegt til að stilla þessa vöru. Vinsamlegast hafið samband við okkur til að fá tilboð sem er útbúið handvirkt.

Vantar þig sérsniðið tilboð?

Sendu okkur óskir þínar í gegnum tilboðsformið — þessi vara verður forskráð og þú getur bætt fleiri vörum við sömu beiðni.

Óska eftir tilboði

GIS GP ATEX er sprengivarin útfærsla hinnar áreiðanlegu GIS GP rafknúnu keðjutalíu fyrir hættusvæði samkvæmt skilgreiningu tilskipunar 2014/34/ESB. Veljið rykvarið GP D-líkan fyrir svæði 22, þar sem eldfimt ryk kann að vera til staðar, eða gasvarið GP G-líkan fyrir svæði 2, þar sem sprengifimt gasloft getur myndast. GP G-útfærslan felur einnig í sér rykvörn fyrir svæði 22. Hver talía er afhent með EB-samræmisyfirlýsingu, ATEX-viðauka við notkunarleiðbeiningarnar og skoðunarvottorði.

Helstu eiginleikar

Vottuð samkvæmt ATEX-tilskipun 2014/34/ESB og afhent með EB-samræmisyfirlýsingu — tækjaflokkur II, flokkur 3

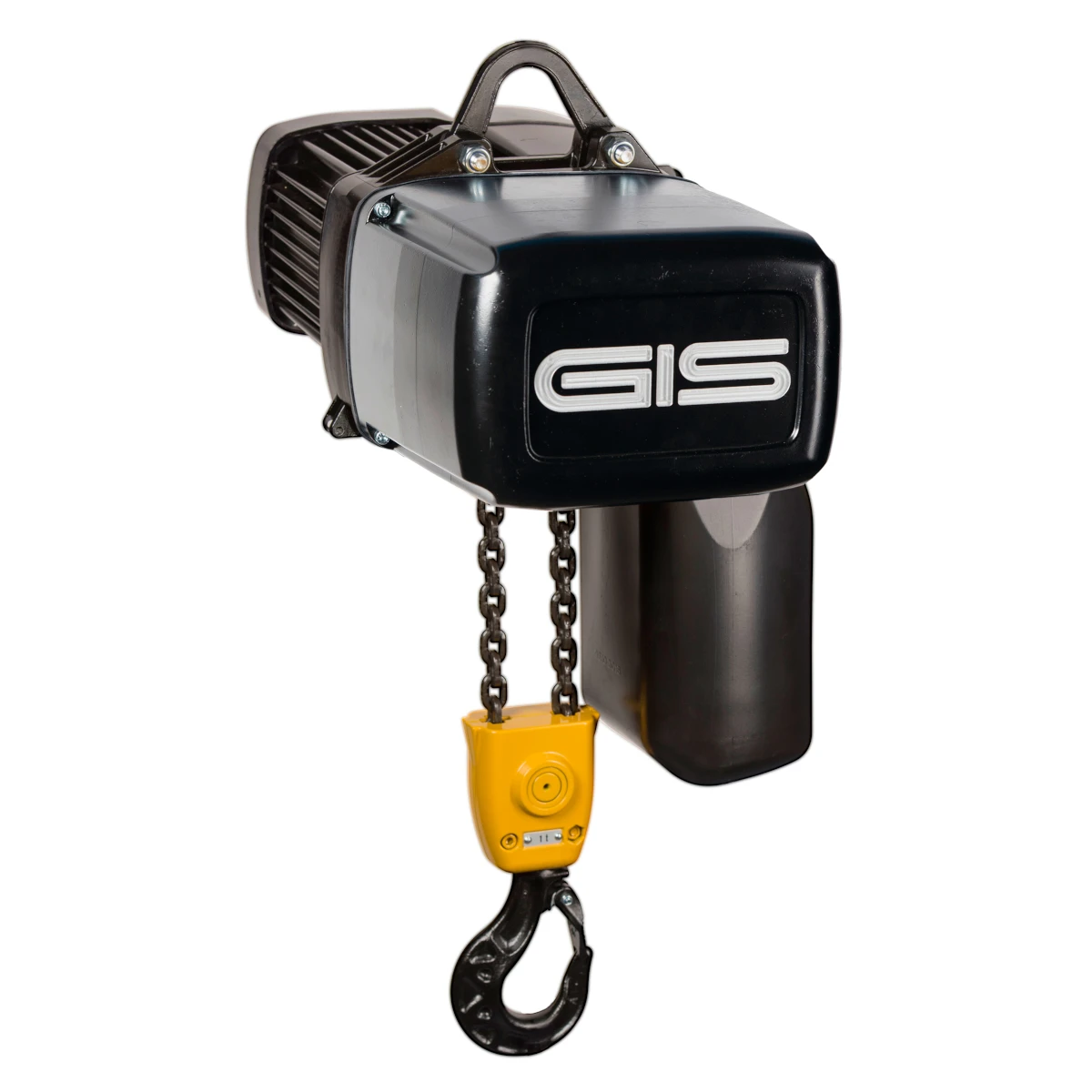

Rykvarin GP D fyrir svæði 22: II 3D Ex tc IIIA T130 °C Dc — IP65-hús, Klixon-hitavöktun, gírdrifinn endastöðurofi, Ex-kapalþétti og svartar hlífar

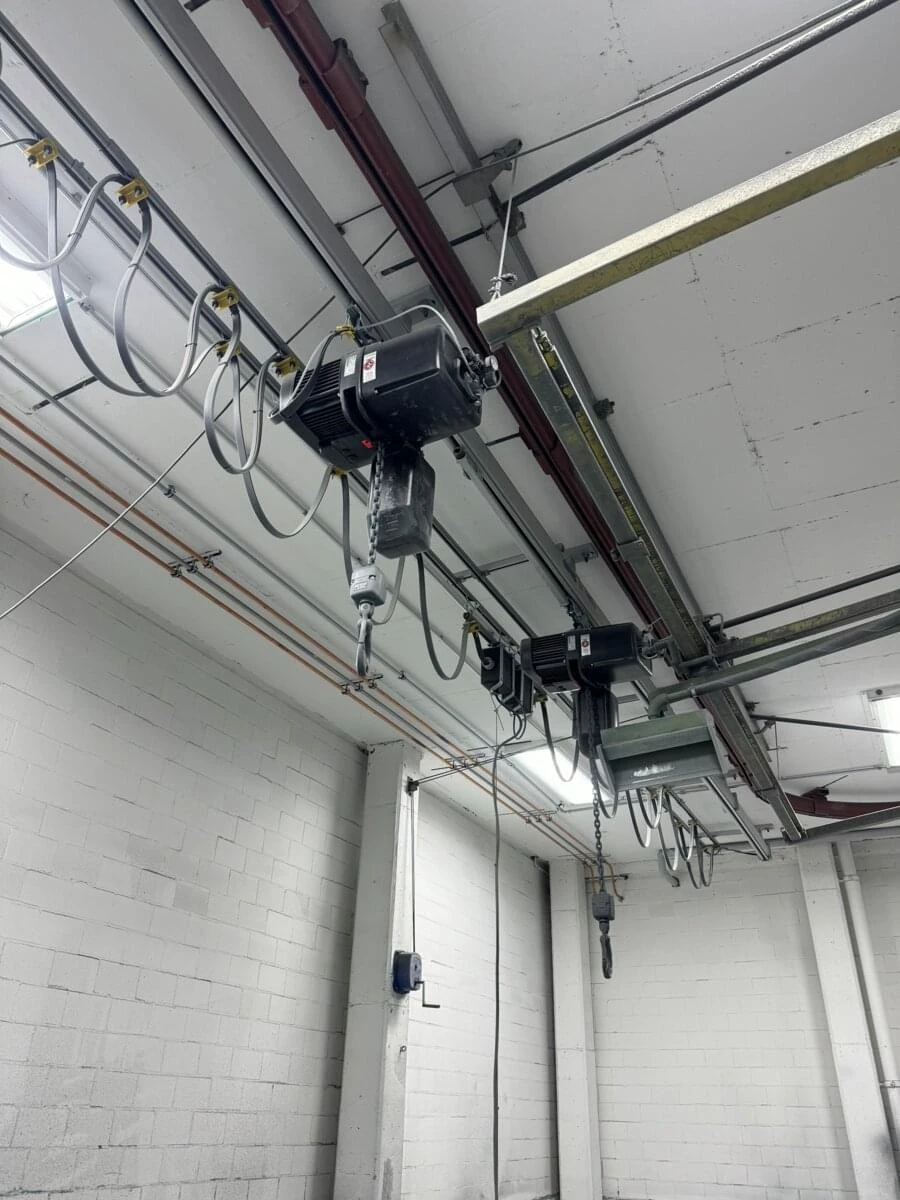

Gasvarin GP G fyrir svæði 2 og 22: til viðbótar II 3G Ex pzc IIA T3 Gc — 0,4 bara yfirþrýstingur inni í húsinu kemur í veg fyrir að gas, gufur eða úði komist inn; þrýstivöktun rýfur stýrispennuna samstundis ef þrýstiloftið fellur út
Gasvarða útfærslan krefst 4–10 bara þrýstiloftsgjafar á uppsetningarstað, með tengjanlegu 6 mm slöngusambandi
Allt burðargetusvið GIS GP, 100–6300 kg, fyrir GP250- til GP2500-stærðir; lyftihæð 3–60 m og notkunarflokkar M3–M7
Handknúinn (GHF) eða vélknúinn (GMF) hlaupaköttur — vélknúni hlaupakötturinn er afhentur í sömu ATEX-útfærslu og talían og deilir yfirþrýstivöktun með gasvörðu útfærslunni
ATEX-vottaður stjórnhnappakassi með tveimur eða fjórum hnöppum og neyðarstöðvun; staðlaður IP65-stjórnhnappakassi GIS nægir áfram fyrir mörg ryksvæði í svæði 22
Öryggisfjarstýring með fjarskiptum er fáanleg fyrir rykvörðu útfærsluna
Valbúnaður: önnur bremsa, ytri endastöðurofar, krókaupphenging, teljari fyrir rekstrargögn, sérspennur og CSA/CUS-útfærsla
Uppfyllir kröfur vélatilskipunar 2006/42/EB

Tæknilegt yfirlit

Gerð / vörunúmer: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Vöruflokkur: Rafknúnar keðjutalíur
Burðargeta: 100–6300 kg
Lyftihæð: 3–60 m
ATEX-merking (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-merking (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Notkunarflokkur: M3–M7 (ISO 4301-1 / FEM)
Rafmagn: 3 × 400 V / 3 × 230 V, 50 Hz, eingöngu þriggja fasa
Varnarflokkur: IP65
Dæmigerð notkun: efna- og jarðolíuiðnaður, málningarverkstæði, mjölmyllur og kornsíló, svæði með viðarryki, skólphreinsistöðvar og meðhöndlun gass

Stillið burðargetu, lyftihæð, notkunarflokk, hraðastillingu, ATEX-varnarstig, hlaupakött og valbúnað á netinu og bætið síðan talíunni í körfuna eða tilboðslistann. Verð hverrar útfærslu miðast við gildandi verksmiðjuverðskrá GIS.

Eiginleikar

Burðargeta	100–6300 kg
Lyftihæð	3–60 m
ATEX-útfærsla	Rykþétt GP D — Svæði 22, Gasheldur GP G — svæði 2 + 22
Rekstrarflokkur (ISO/FEM)	M3–M7 (A3–A7)
Varnarflokkur	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
