Hannað og prófað samkvæmt: EN 14492-2

Þrívíddarforskoðun Dragðu til að snúa · skrunaðu til að breyta aðdrætti

Til baka í vörulista

GIS GPR tæringarþolin rafknúin keðjutalía 125–1250 kg

Name: GIS GPR tæringarþolin rafknúin keðjutalía 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-rót: GIS-GPR | Markaðssvæði: IS | Staðfærsla: is

Verð Stilltu talíuna þína hér að neðan — verð, þyngd og sendingarkostnaður uppfærast jafnóðum eftir því sem þú velur.

bæklingur Bæklingur Spurningalisti Notkunarleiðbeiningar CE-samræmisyfirlýsing Keðjuílát GPR500-teikning GPR1000-teikning GPR500-varahlutir GPR1000-varahlutir

Vöruflokkar: Rafknúnar keðjutalíur

Merki: Rafknúnar talíur, Verkstæðiskranar

Magnverð — sparaðu allt að 12% Afslátturinn reiknast sjálfkrafa af millisamtölu körfunnar.

Magn	Afsláttur
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% samsetningarafsláttur þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. talíu + súlukrana). Með magnverði getur heildarsparnaður numið allt að 15%.

Stilltu talíuna þína

Veldu burðargetu, spönn og valkosti. Verð, þyngd og sendingarupplýsingar uppfærast jafnóðum.

Skref 0 — áskilið

Hvernig verður þessi lyfta notuð?

Veldu þann kost sem kemst næst fyrirhugaðri notkun. Hver vinnuflokkur hefur sitt eigið burðargetusvið: því meiri sem notkunin er, því lægra er málálagið. Ef valinn er léttari flokkur en raunveruleg notkun krefst fellur ábyrgð framleiðanda úr gildi og hætta skapast á vélarbilun. Ef þú ert í vafa skaltu velja hæsta vinnuflokk sem búast má við — það er lyftan sem þú þarft í raun.

1 Lyftigeta — kg

2 Lyftihæð — m

3 Aflgjafi

3-fasa 400 V er staðall fyrir verkstæði. Notið 1-fasa 230 V á stöðum þar sem 3-fasa rafmagn er ekki fyrir hendi — verðskrárálagið er þegar innifalið í uppgefnu verði (GPR 500: allar útfærslur; GPR 1000: eingöngu hægfara NL-útfærsla). NF- og SF-útfærslur þurfa 3-fasa rafmagn.

4 Lyftihraði

Einn hraði (N) er staðalhraði talíunnar, 8 m/min. Hægur hraði (NL) helmingar hraðann til nákvæmari staðsetningar. NF veitir tvíhraðastýringu (8/2 m/min). SF tvöfaldar hraðann en helmingar burðargetuna (aðeins GPR 500, 1 keðjuleggur). Uppsetningar með tveimur keðjuleggjum tvöfalda burðargetuna og helminga hraðann.

5 Upphengishlaupaköttur (tæringarþolinn)

Valfrjáls GIS-upphengdur hlaupaköttur í tæringarþolinni útfærslu til að færa talíuna eftir I-bita. GHFR er handknúinn (handýttur) og GMFR er vélknúinn (12 m/min aksturshraði). Báðir ná yfir allt burðargetusvið GPR, allt að 1250 kg.

6 Flansbreidd (bitabreidd)

Veljið hlaupakött sem passar við flans akstursbitans. Valkosturinn fyrir breiðan bita notar lengri burðarbolta úr ryðfríu stáli.

7 Upphengi

Upphenging með augabolta er staðalbúnaður. Valfrjáls upphenging með krók (tæringarþolin) gerir kleift að hengja talíuna í fyrirliggjandi bitaklemmu eða lyftipunkt.

8 Keðjupoki / keðjuílát

Keðjukassinn safnar slöku keðjunni við lyftihreyfingu. Plast er ódýrasti kosturinn; textíl- og málmplötukassar (MF) rúma lengri keðjur.

9 Gírknúinn endastöðurofi

Staðlaði gírdrifni endastöðurofinn stöðvar krókinn í efstu og neðstu stöðu. Ytri endastopp eru fáanleg fyrir textílkassa.

10 Spenna / vottun

Stöðluð ESB-spennugildi eru innifalin. Sérspenna tekur til óstaðlaðra mótorvafninga; CSA/CUS er 60 Hz-útfærsla fyrir Norður-Ameríku.

11 Stjórnrofi / hangandi stjórnbox

2 hnappa stjórnhnappabox stýra aðeins lyftingu; vélknúinn hlaupaköttur krefst 4 hnappa stjórnhnappaboxs (lyfting + akstur). Útgáfur með tengikló gera kleift að aftengja búnaðinn hratt eða bæta fjarstýringu við síðar.

12 Lengd stjórnsnúru

Staðallengd kapals, miðuð við lyftihæð, er samkvæmt vörulista GIS (2 hnappar: lyftihæð − 1,2 m; 4 hnappar: lyftihæð − 1 m). Sláið inn sérsniðna lengd ef stjórnstöðin er staðsett annars staðar.

13 Öryggiskrókur fyrir byrði

Kemur í stað staðlaða álagskróksins úr ryðfríu stáli með öryggiskrók (króklæsing og hærri öryggisstuðull).

14 Önnur bremsa

Bætir við óháðri varahemlun til aukins öryggis við lyftivinnu þar sem áhætta er aukin.

15 Hitavörn

Ver mótor talíunnar gegn ofhitnun við krefjandi vinnulotur.

16 Keðjusmurning

Gírkassinn notar NSF H1 matvælahæfa feiti sem staðalbúnað. Fyrir notkun þar sem matvæli geta komist í snertingu við búnaðinn fyrir slysni er einnig hægt að smyrja burðarkeðjuna með matvælahæfri olíu.

17 Tíðnibreytir (FU)

FU-útfærslan veitir mjúka ræsingu og þrepalausa hraðastýringu (15–87 Hz) og hækkar notkunarflokkunina í A6/A7 — mælt er með henni fyrir tíða og mjúka meðhöndlun viðkvæmra farma.

18 Rekstrargagnateljari

Skráir vinnustundir, vinnulotur og yfirálag fyrir viðhaldsáætlanir (aflestur um þjónustuviðmót).

19 Stöðvun vegna slakrar keðju

Stöðvar talíuna ef keðjan slaknar (bilun í burðarstoð farms). Nauðsynlegt fyrir tiltekna notkun lyftibúnaðar.

20 Þráðlaus öryggisfjarstýring

Kemur í stað kapalstjórnhnappsins eða er viðbót við hann og veitir örugga fjarstýringu með þráðlausu sambandi. Útfærslur með 4 hnöppum stýra einnig vélknúna hlaupakettinum.

Stillingar —

Nettóverð —

Magn

Magnverð — sparið allt að 12 %

Magn	Afsláttur

Tilboð á vörusamstæðu: fáið 3 % viðbótarafslátt þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. lyftu + sveiflukrana).

Sundurliðun verðs

Nettó samtals (án VSK)	—

Áætluð þyngd —
Afhendingartími —
Stig uppsetningarbúnaðar —
Heildarhæð —

Afhendingarskilmálar: FCA (Incoterms 2020). Þér eða flutningsaðili yðar sækið vörurnar í starfsstöð okkar; við sjáum um lestun og fullgerum EX-1 útflutningsskýrsluna. Nánari upplýsingar eru á síðunni Afhending.

JavaScript er nauðsynlegt til að stilla þessa vöru. Vinsamlegast hafið samband við okkur til að fá tilboð sem er útbúið handvirkt.

Vantar þig sérsniðið tilboð?

Sendu okkur óskir þínar í gegnum tilboðsformið — þessi vara verður forskráð og þú getur bætt fleiri vörum við sömu beiðni.

Óska eftir tilboði

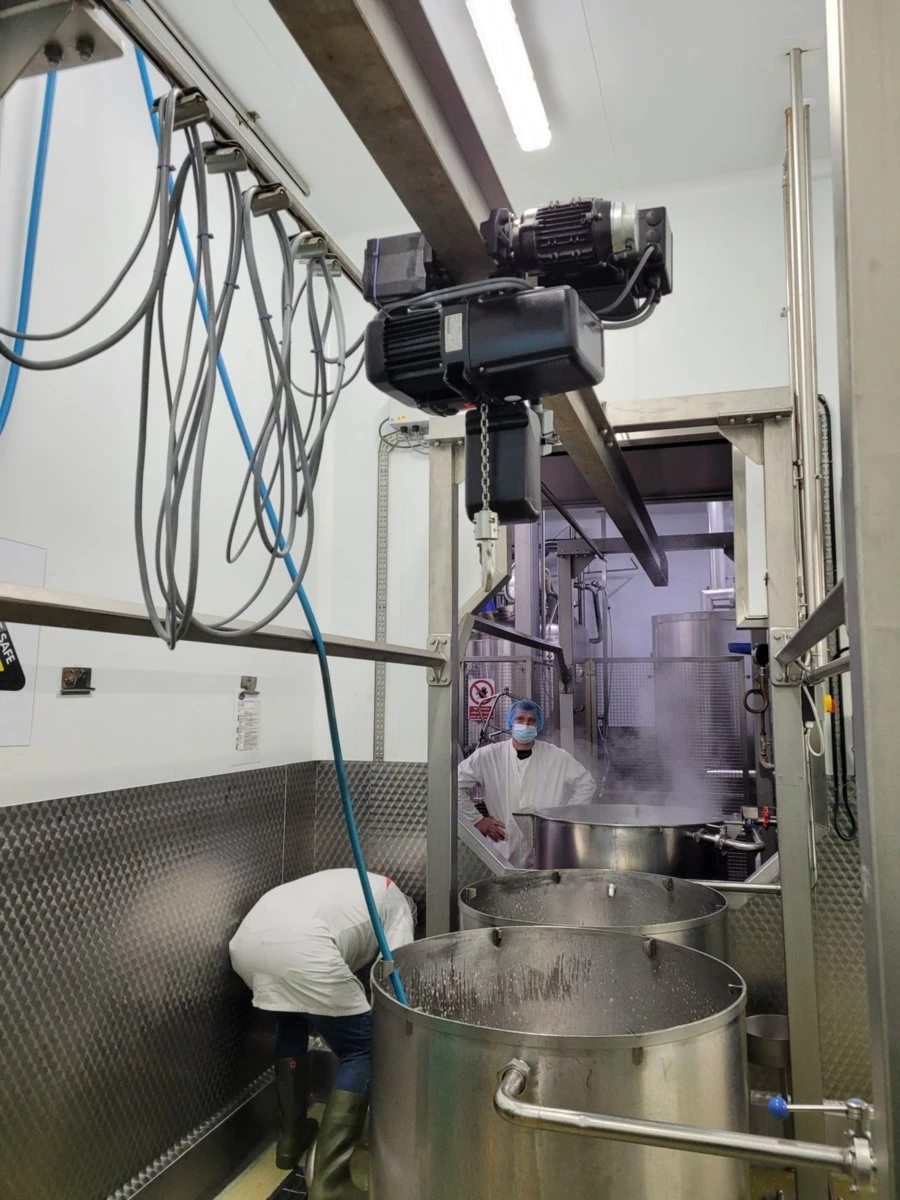

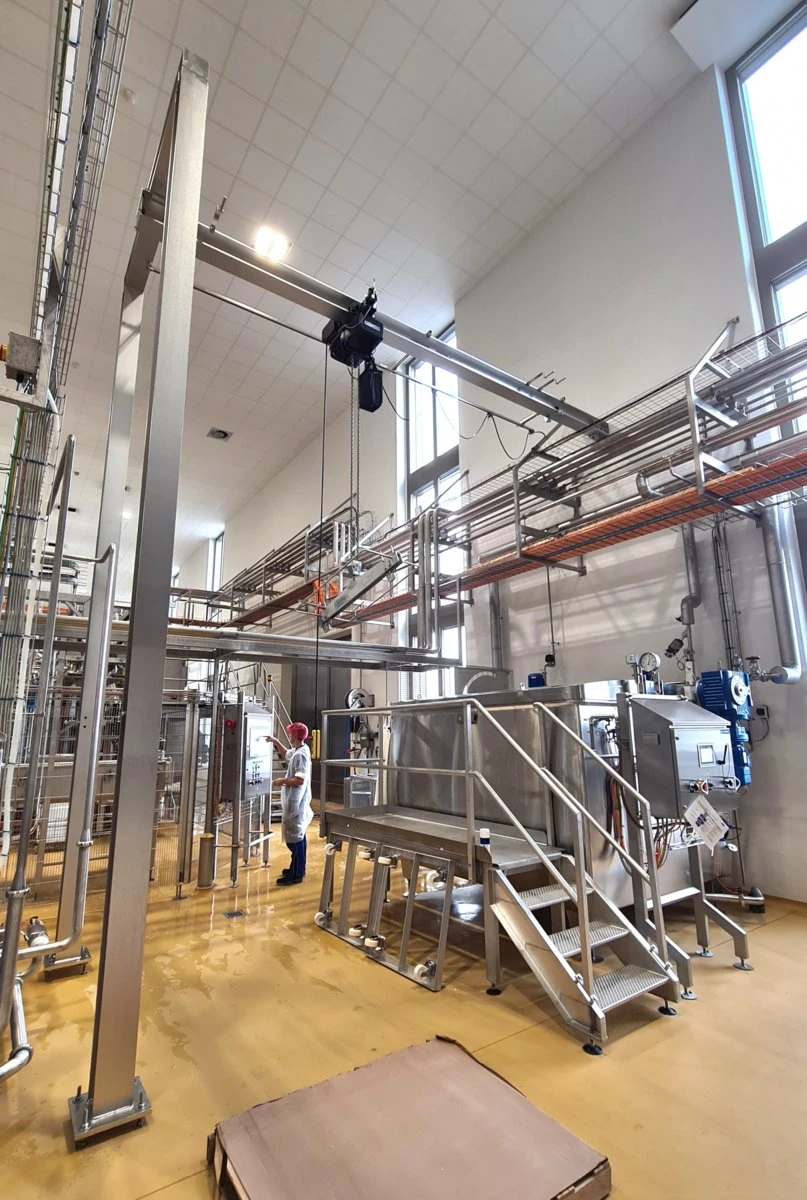

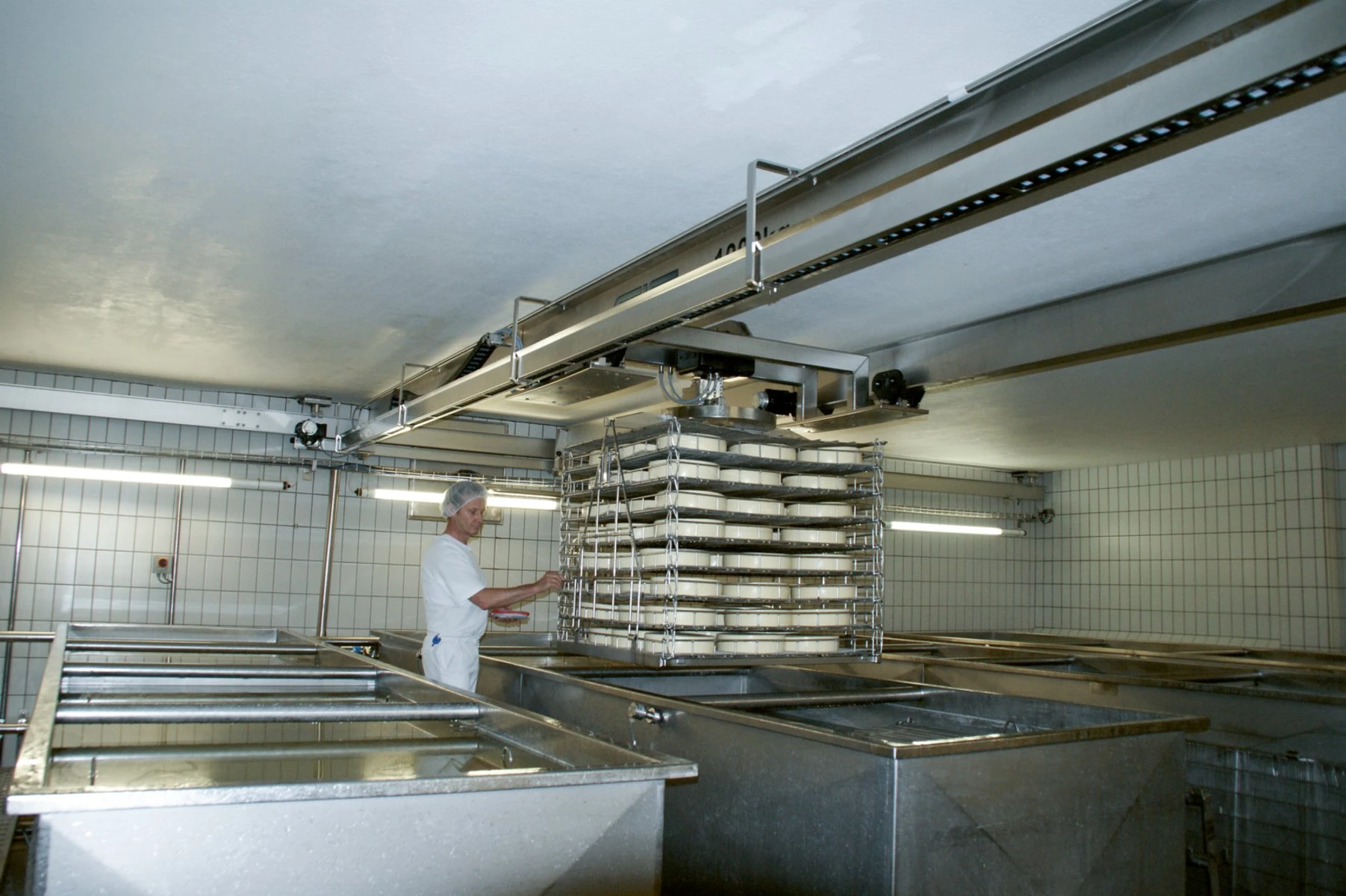

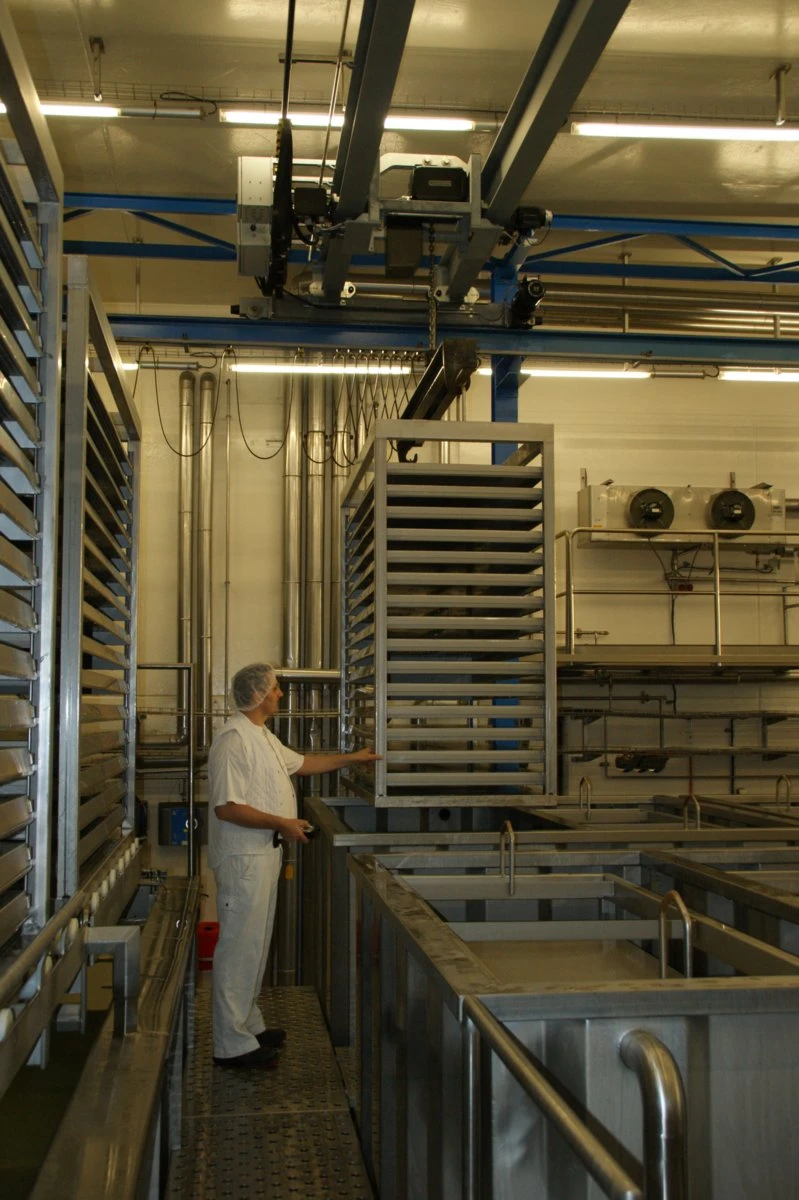

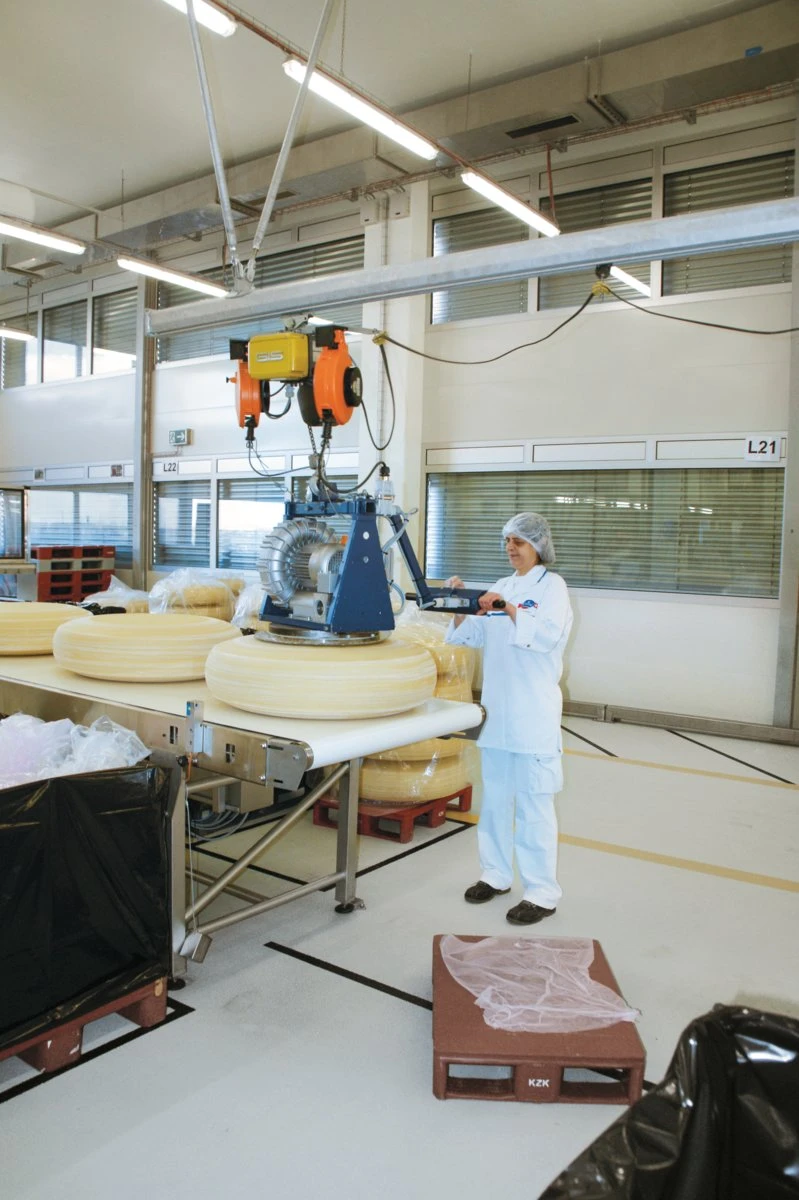

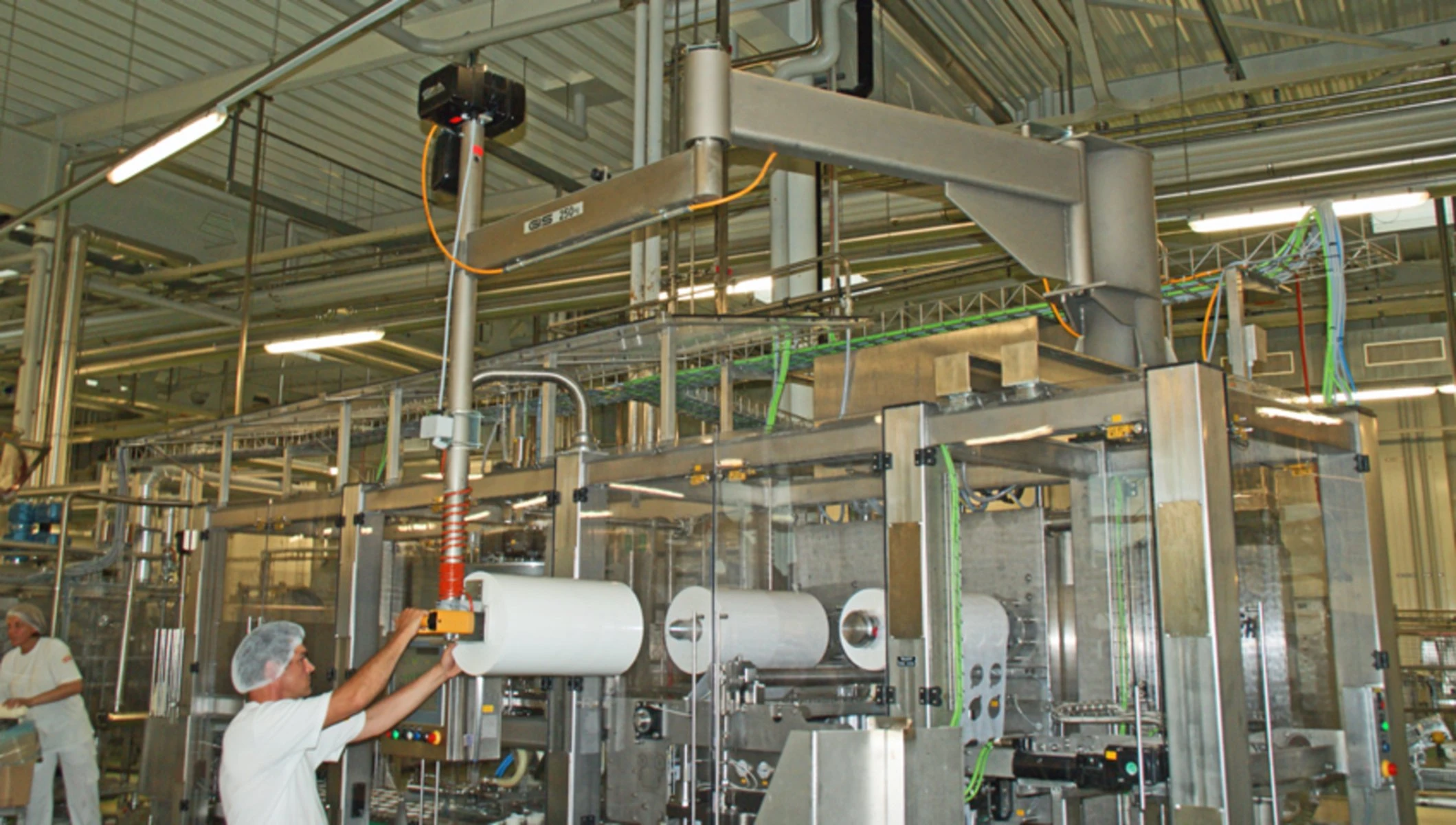

GIS GPR er tæringarþolin gerð hinnar þrautreyndu GIS GP rafknúnu keðjutalíu. Hún er sérstaklega hönnuð fyrir notkun þar sem óaðfinnanlegt hreinlæti eða ætandi umhverfi útilokar hefðbundna talíu, svo sem í matvæla-, drykkjarvöru- og lyfjaframleiðslu, hreinrýmum, efnaverksmiðjum, skólphreinsistöðvum og utandyra eða í saltvatnsumhverfi. Smurefni uppfylla NSF H1-kröfur um tilfallandi snertingu við matvæli.

Helstu eiginleikar

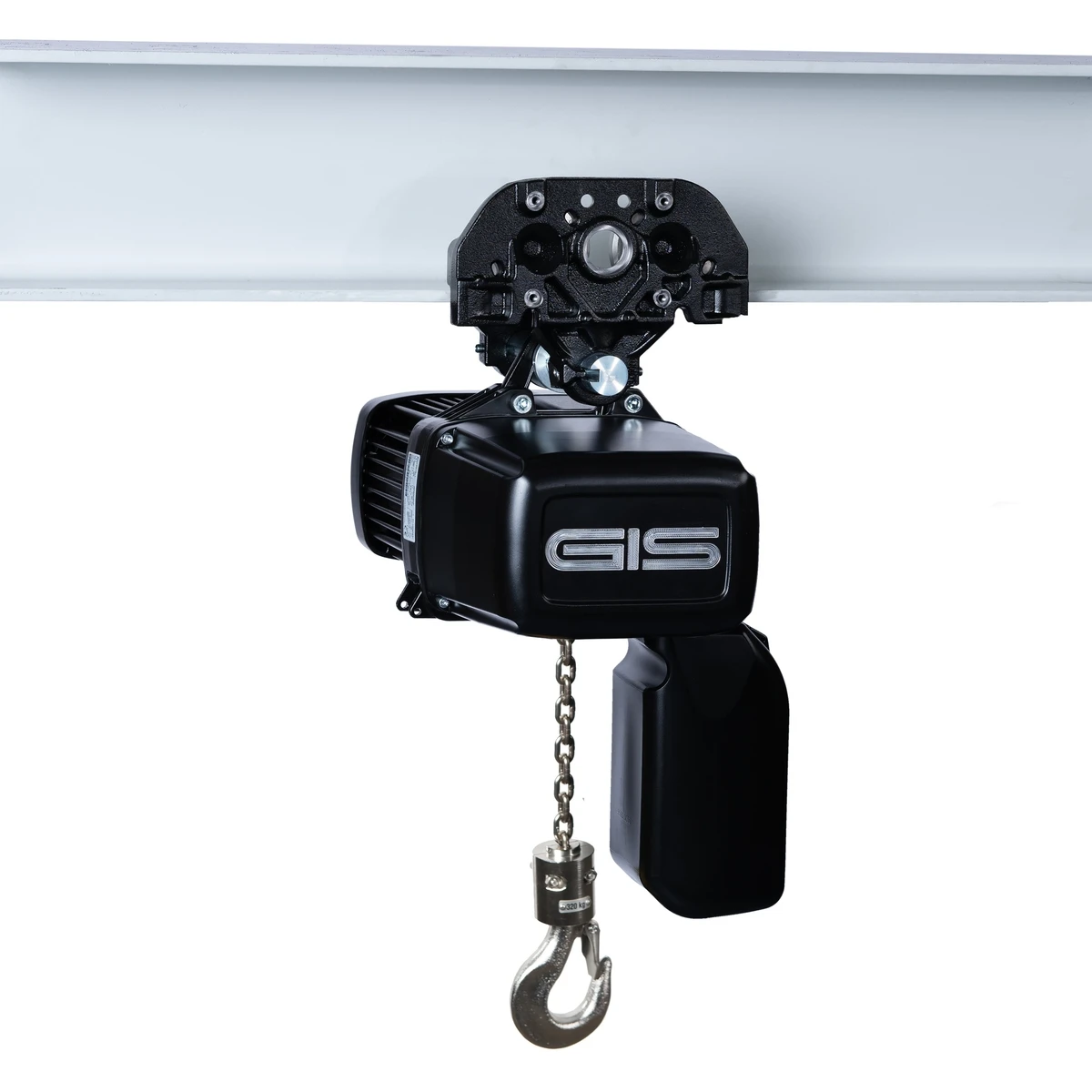

Allir íhlutir í álagsleið eru tæringarþolnir: ryðfrí burðarkeðja úr kringlóttu stáli, klemmustykki, neðri krókhús, keðjustýring, burðarkrókur, króka-/augnboltaufesting og skrúfur
Álhús og endastopp með bakskautsdýfingarhúðun (KTL) — þola vatn, olíur, væga basa og sýrur, án þess að málning flagni
Gírfeiti sem hentar fyrir matvælaiðnað (NSF H1) fylgir sem staðalbúnaður; keðjusmurolía sem hentar fyrir matvælaiðnað er fáanleg sem valkostur
Verndarflokkur IP65 og einangrunarflokkur F

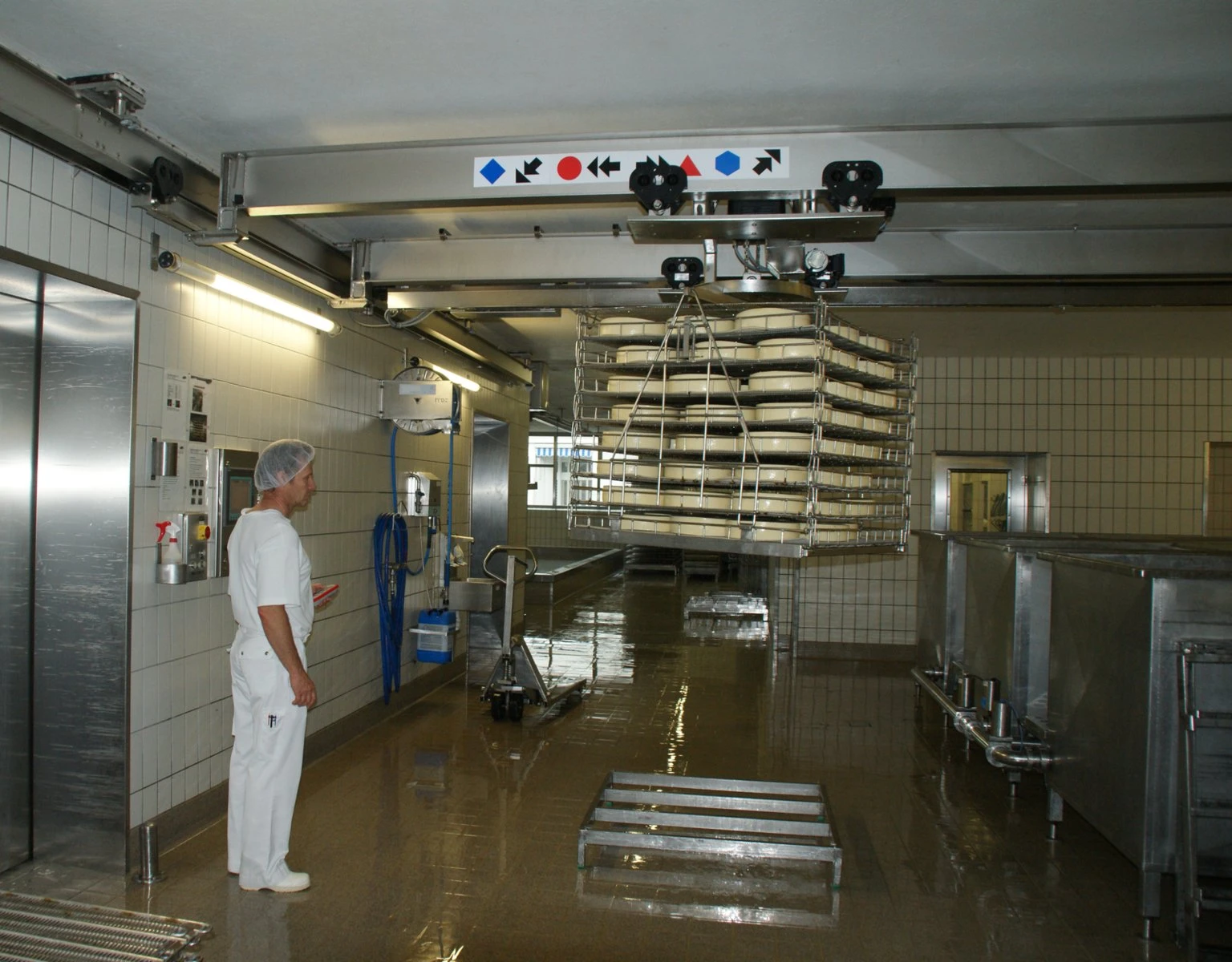

Burðargeta 125–1250 kg: GPR 500 allt að 630 kg og GPR 1000 allt að 1250 kg (tvö keðjuhlaup, notkunarflokkur A4/M4) — málgildi eru lægri en hjá hefðbundnum GP-keðjutalíum þar sem ryðfría keðjan hefur lægri styrkleikagildi
Notkunarflokkar A4/M4 og A5/M5 (ISO 4301-1 / FEM); gerð með tíðnibreyti (FU) fyrir mjúkræsingu er fáanleg sem valkostur
Einfasa 230 V gerðir eru fáanlegar (GPR 500 með öllum hraðasniðum og GPR 1000 sem hæggeng /NL-gerð)

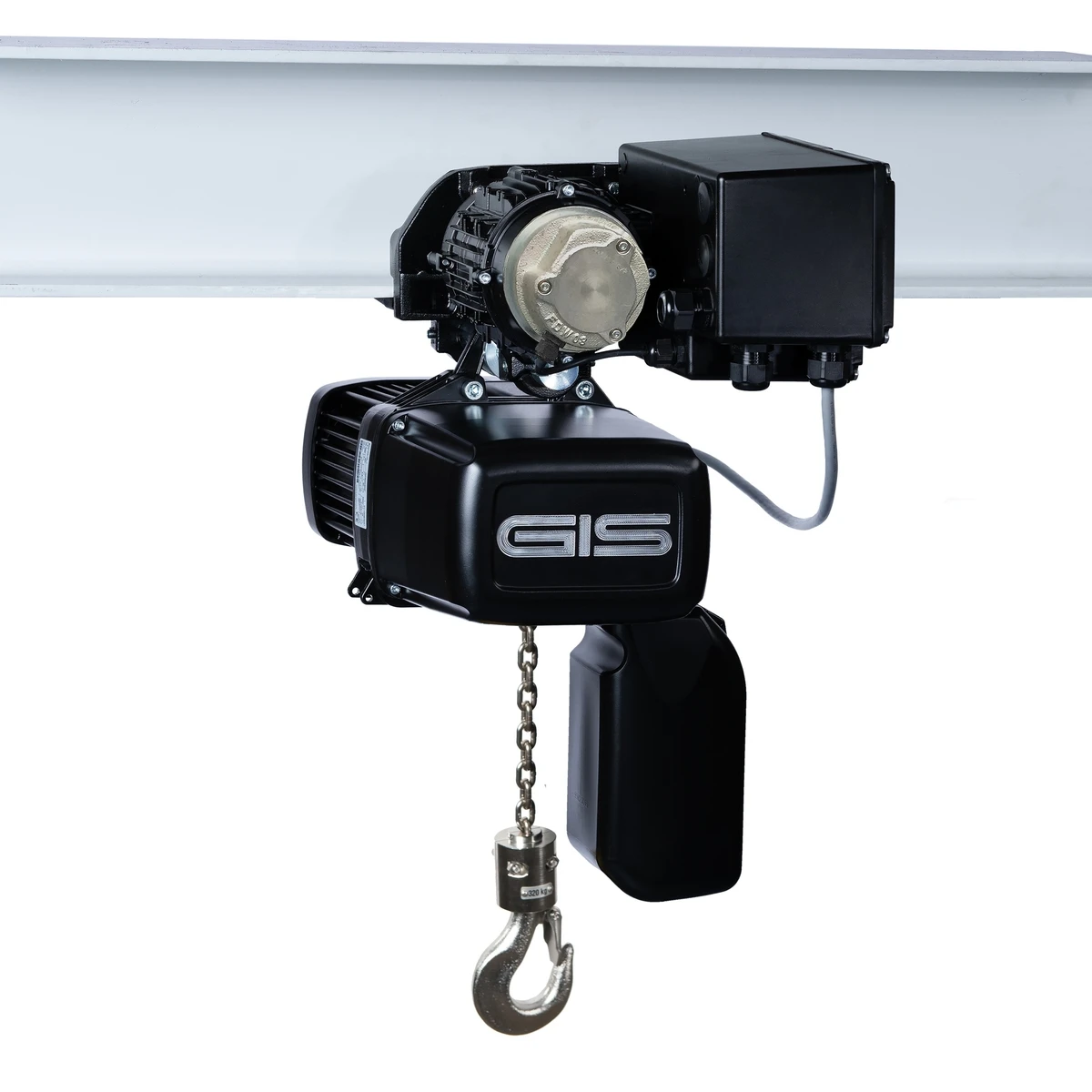

Handknúinn (GHFR) eða vélknúinn (GMFR) hlaupaköttur í tæringarþolinni útfærslu er fáanlegur
Uppfyllir vélatilskipun 2006/42/EB

Tæknilegt yfirlit

Gerð / SKU: GIS-GPR (GPR 500 / GPR 1000)
Vöruflokkur: Rafknúnar keðjutalíur
Burðargeta: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Lyftihæð: 3–60 m (ryðfrí keðja verðlögð á metra)
Notkunarflokkur: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Rafmagn: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Verndarflokkur: IP65
Burðarkrókur: DIN 15401, ryðfrír

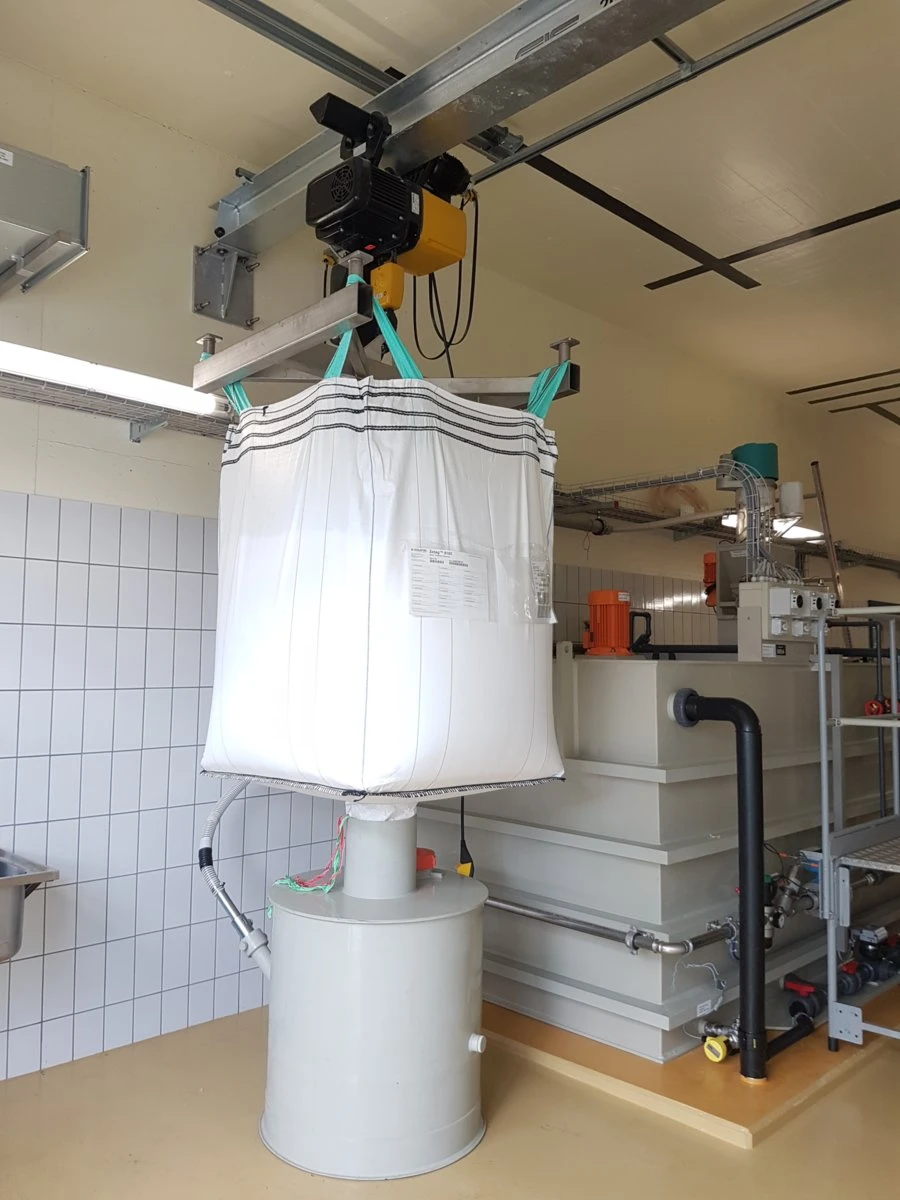

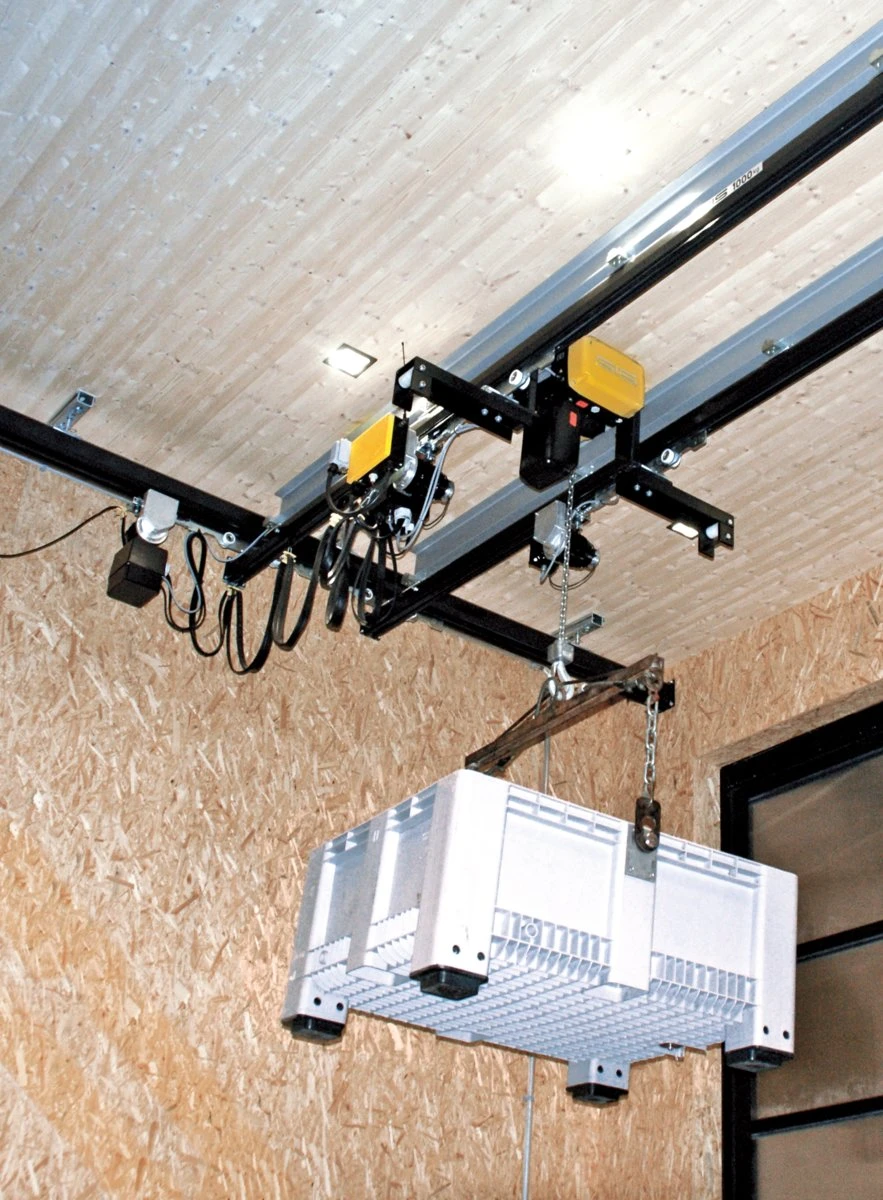

Dæmigerð notkun: matvæla- og drykkjarvöruiðnaður, lyfjaiðnaður, efnaverksmiðjur, skólphreinsun og notkun utandyra eða í saltvatnsumhverfi

Veljið burðargetu, lyftihæð, notkunarflokk, hraðasnið, rafmagn, hlaupakött og aukabúnað á netinu og bætið síðan talíunni í körfu eða tilboðslista. Verð hverrar útfærslu byggist á gildandi verksmiðjuverðskrá GIS.

Tæknilýsing

Gerð	Burðargeta (notkunarflokkur)	Lyftihraði við 50 Hz	Eigin þyngd (3 m lyftihæð)
GPR 500 — eitt keðjuhlaup	320 kg við M4 / 250 kg við M5	8 m/mín. (N)	26 kg
GPR 500 — tvö keðjuhlaup	630 kg við M4 / 500 kg við M5	4 m/mín. (N)	28 kg
GPR 1000 — eitt keðjuhlaup	630 kg við M4 / 500 kg við M5	8 m/mín. (N)	56 kg
GPR 1000 — tvö keðjuhlaup	1250 kg við M4 / 1000 kg við M5	4 m/mín. (N)	59 kg

Keðja: ryðfrí keðja úr kringlóttu stáli samkvæmt FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL-hraðasnið helminga hraðann, NF bætir við tveggja hraða mótor með 8/2 (4/1) m/mín. og SF er hraðgenga 16/4 m/mín. útfærslan (GPR 500, með minni burðargetu). Einfasa 230 V gerðir: GPR 500 (N/NL) og GPR 1000 (aðeins NL). Burðargetugildi eru samkvæmt gagnablöðum 9511.9205.5 / 9515.9205.5.

Eiginleikar

Burðargeta	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Lyftihæð	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Rekstrarflokkur (ISO/FEM)	A4/M4, A5/M5
Varnarflokkur	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
