GIS GPFU rafknúin keðjutalía með tíðnibreyti, 100–2500 kg

Name: GIS GPFU rafknúin keðjutalía með tíðnibreyti, 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-rót: GIS-GPFU | Markaðssvæði: IS | Staðfærsla: is

Verð Stilltu talíuna þína hér að neðan — verð, þyngd og sendingarkostnaður uppfærast jafnóðum eftir því sem þú velur.

bæklingur Bæklingur Spurningalisti Notkunarleiðbeiningar CE-samræmisyfirlýsing GPFU-teikning Varahlutir

Vöruflokkar: Rafknúnar keðjutalíur

Merki: Rafknúnar talíur, Verkstæðiskranar

Magnverð — sparaðu allt að 12% Afslátturinn reiknast sjálfkrafa af millisamtölu körfunnar.

Magn	Afsláttur
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% samsetningarafsláttur þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. talíu + súlukrana). Með magnverði getur heildarsparnaður numið allt að 15%.

Stilltu talíuna þína

Veldu burðargetu, spönn og valkosti. Verð, þyngd og sendingarupplýsingar uppfærast jafnóðum.

Skref 0 — áskilið

Hvernig verður þessi lyfta notuð?

Veldu þann kost sem kemst næst fyrirhugaðri notkun. Hver vinnuflokkur hefur sitt eigið burðargetusvið: því meiri sem notkunin er, því lægra er málálagið. Ef valinn er léttari flokkur en raunveruleg notkun krefst fellur ábyrgð framleiðanda úr gildi og hætta skapast á vélarbilun. Ef þú ert í vafa skaltu velja hæsta vinnuflokk sem búast má við — það er lyftan sem þú þarft í raun.

1 Lyftigeta — kg

2 Lyftihæð — m

3 Aflgjafi

GPFU-talíur eru eingöngu framleiddar fyrir þriggja fasa rafkerfi (tíðnibreytirinn krefst þriggja fasa rafmagns) — 3 × 400 V er staðalspenna á verkstæðum. Einfasa gerðir eru ekki fáanlegar með tíðnibreytinum.

4 Lyftihraði

Innbyggði tíðnibreytirinn (15–87 Hz) veitir mjúkræsingu og þrepalausa tveggja þrepa hraðastýringu frá stöðluðu hengistjórnstöðinni. N nær 9.6 m/min með 1 keðjufalli; NL helmingar hraðann fyrir nákvæmari staðsetningu. Uppsetningar með 2 keðjuföllum tvöfalda burðargetuna og helminga hraðann. Hröðunarrampar og hraðar eru stillanlegir í verksmiðju.

5 Upphengishlaupaköttur (GHF / GMF)

Valfrjáls GIS-upphengdur hlaupaköttur til að færa talíuna eftir I-bita. GHF er handknúinn (handýttur); GMF er vélknúinn. Þegar hlaupaketti er bætt við verður að festa talíuna með augabolta (tækniregla GIS), þannig að valkosturinn með krókaupphengingu verður ekki í boði. Verð vélknúins GMF inniheldur áskilinn GMF-GP-tengikapal (CHF 21).

6 Flansbreidd (bitabreidd)

Breidd flansins á I-bitanum/einbrautinni sem hlaupakötturinn rennur eftir. Stöðluð breiddarsvið eru afhent frá verksmiðju án aukagjalds; fyrir breiðari bita kann að bætast við gjald fyrir stuðningsbolta eða mótvægisfestingu. Mælið flans bitans (efri lárétta kantinn) í millimetrum.

7 Upphengi

Upphenging með augabolta er stöðluð föst festing. Upphenging með krók gerir kleift að færa talíuna milli hlaupakatta án þess að endurtengja raflagnir.

8 Keðjupoki / keðjuílát

Keðjukassinn safnar slöku keðjunni við lyftihreyfingu. Plast er ódýrasti kosturinn, textílpokar rúma lengri keðju og MF-útfærslur (rammi úr málmplötu) minnka byggingarhæð fyrir uppsetningar með litla lofthæð.

9 Gírknúinn endastöðurofi

Staðlaður gírdrifinn endastöðurofi er innifalinn fyrir 3 fasa gerðir. Tvöföld neyðarstöðvun bætir við öðrum, óháðum öryggisrofa. Ytri endastöðvar eru nauðsynlegar fyrir háar uppsetningar og virka aðeins með keðjupoka úr textílefni.

10 Spenna / vottun

Stöðluð ESB-spennugildi eru innifalin. Sérspenna tekur til óstaðlaðra mótorvafninga. CSA/CUS-útfærsla felur í sér viðbótarvottanir fyrir Norður-Ameríku (aðeins 60 Hz).

11 Stjórnrofi / hangandi stjórnbox

Úrvalsafbrigði rofa koma til viðbótar við staðlaða hengistýringu; raunveruleg lengd stýrikapals er valin í næsta skrefi. Þegar vélknúinn GMF-hlaupaköttur er valinn verður hengistýringin sjálfkrafa með 4 hnöppum + ES (tækniregla GIS).

12 Lengd stjórnsnúru

Staðallengd kapals, miðuð við lyftihæð, er samkvæmt vörulista GIS (2 hnappar: lyftihæð − 1,2 m; 4 hnappar: lyftihæð − 1 m). Dragið sleðann eða sláið inn hvaða gildi sem er á bilinu 2 til 60 m ef önnur lengd er nauðsynleg (t.d. fyrir uppsetningar á mörgum hæðum). Verðflokkar vörulista gilda þegar lengdin samsvarar staðallengd fyrir 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m lyftihæð; annars er innheimt grunnsett + verð á metra.

13 Öryggiskrókur fyrir byrði

Kemur í stað staðlaða álagskróksins með öryggiskrók (króklæsing og hærri öryggisstuðull). Gerð krafa um hann á sumum vinnustöðum í byggingar- og afþreyingariðnaði.

14 Önnur bremsa

Bætir við óháðri varahemlun til aukins öryggis við lyftivinnu (skemmtanaiðnaður, lyfting fólks).

15 Hitavörn

Hitavörn mótors. Klixon er tvímálmsrofi sem rýfur stýrirásina með beinum hætti við rofhitastigið; PTC er hitanæmt viðnám sem gefur boð (útgáfa án útleysingar) eða stöðvar mótorinn (útgáfa með útleysingu) fyrir milligöngu gengis. Þetta eru valkvæðar rásir — veljið aðra þeirra.

16 Rekstrargagnateljari

Skráir vinnustundir / vinnulotur fyrir forspárviðhald. Krefst 42 V stjórnspennu (staðlaðar 3-fasa gerðir).

17 Stöðvun vegna slakrar keðju

Stöðvar talíuna ef keðjan slaknar (bilun í burðarstoð farms). Nauðsynlegt fyrir tiltekna notkun við mannlyftingar eða í leikhúsum.

18 Þráðlaus öryggisfjarstýring

Þráðlaus tveggja hnappa hnappastöð með neyðarstöðvun. 42 V er staðalspenna fyrir 3-fasa talíur og 24 V fyrir sérstaka lágspennustýringu. Með valrofa er hægt að stjórna mörgum talíum með einni hnappastöð.

Stillingar —

Nettóverð —

Magn

Magnverð — sparið allt að 12 %

Magn	Afsláttur

Tilboð á vörusamstæðu: fáið 3 % viðbótarafslátt þegar þessi pöntun inniheldur vörur úr að minnsta kosti tveimur vöruflokkum (t.d. lyftu + sveiflukrana).

Sundurliðun verðs

Nettó samtals (án VSK)	—

Áætluð þyngd —
Afhendingartími —
Stig uppsetningarbúnaðar —
Heildarhæð —

Afhendingarskilmálar: FCA (Incoterms 2020). Þér eða flutningsaðili yðar sækið vörurnar í starfsstöð okkar; við sjáum um lestun og fullgerum EX-1 útflutningsskýrsluna. Nánari upplýsingar eru á síðunni Afhending.

JavaScript er nauðsynlegt til að stilla þessa vöru. Vinsamlegast hafið samband við okkur til að fá tilboð sem er útbúið handvirkt.

Vantar þig sérsniðið tilboð?

Sendu okkur óskir þínar í gegnum tilboðsformið — þessi vara verður forskráð og þú getur bætt fleiri vörum við sömu beiðni.

Óska eftir tilboði

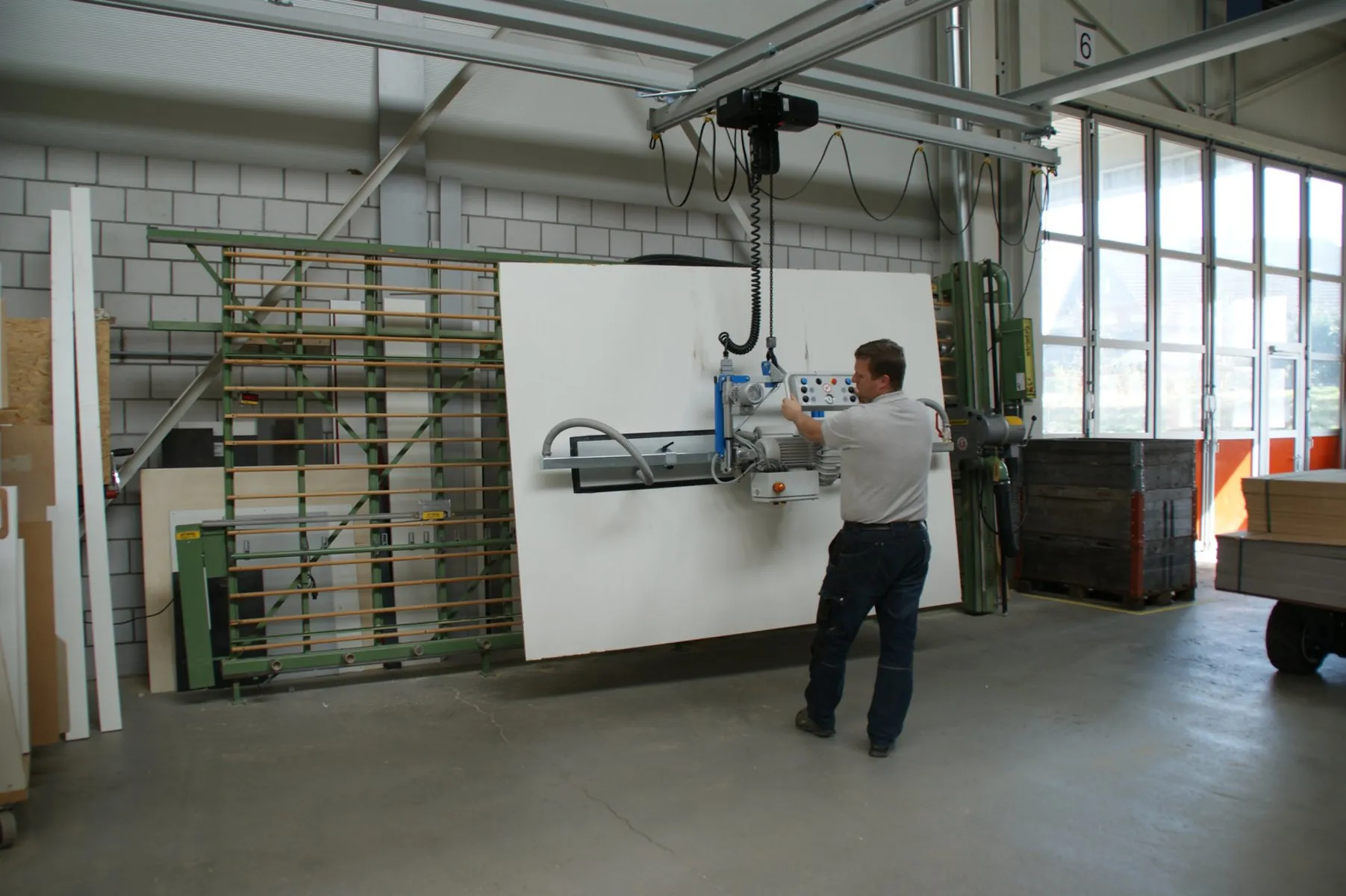

GIS GPFU er útfærsla hinnar þrautreyndu GIS GP rafknúnu keðjutalíu með tíðnibreyti. Hefðbundin talía skiptir á milli tveggja fastra hraðastiga en GPFU eykur og minnkar hraðann þrepalaust. Hún hentar því sérstaklega þar sem krafist er margra vinnulota, nákvæmrar staðsetningar eða mjúkrar meðhöndlunar á viðkvæmum farmi.

Helstu eiginleikar

Innbyggður tíðnibreytir (2,2 kW í GP 250/500 FU-stærðum og 3,7 kW í GP 1000 FU) knýr fjögurra póla stator; bæði hraðastigin eru mynduð rafrænt (15–87 Hz)
Mjúk ræsing og stöðvun hlífir farmi, keðju og stálvirki og dregur úr sveiflum farms
Lyftihraði allt að 9,6 m/mín. (N FU, einföld keðjufærsla), sem er um 20% meiri hámarkshraði en hjá hefðbundinni tveggja hraða talíu
Hröðunarrampar og bæði hraðastigin eru stillanleg hvert fyrir sig í verksmiðju eða við gangsetningu
Hönnuð fyrir tíðar ræsingar og fjölvaktarekstur: allar samsetningar burðargetu og keðjufærslu eru skráðar upp í vinnuflokk A7/M7; útfærsla fyrir allt að 200 vinnulotur og 60% ED er fáanleg samkvæmt fyrirspurn
Truflanasía fyrir fjarskiptatíðni; uppfyllir EMC-kröfur EN 61000 fyrir iðnaðarsvæði (flokkur A)
Tveggja þrepa þrýstihnappastýring með hefðbundnu GIS-stjórnhengi eða þráðlausri fjarstýringu; ekki er þörf á sérstakri þjálfun stjórnanda
Varnarflokkur IP65, einangrunarflokkur F og farmkrókur samkvæmt DIN 15401
Handknúinn (GHF) eða vélknúinn (GMF) hlaupaköttur í boði; eingöngu fyrir þriggja fasa rafmagn
GP 1600 FU og GP 2500 FU, með burðargetu allt að 6300 kg og 5,5 kW tíðnibreyti með hemlaviðnámi, eru fáanlegar samkvæmt fyrirspurn
Uppfyllir vélatilskipun 2006/42/EB

Tæknilegt yfirlit

Gerð / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Vöruflokkur: Rafknúnar keðjutalíur
Burðargeta: 100–2500 kg
Lyftihæð: 3–60 m
Lyftihraði: þrepalaust allt að 9,6 m/mín. (einföld keðjufærsla) / 4,8 m/mín. (tvöföld keðjufærsla), 15–87 Hz
Vinnuflokkur: M3–M7 (ISO 4301-1 / FEM); burðargetumörk FU-útfærslunnar miðast við einum flokki strangari vinnuflokk en hefðbundin GP-talía
Rafmagn: 3 × 400 V / 3 × 230 V, 50 Hz (eingöngu þriggja fasa)
Varnarflokkur: IP65

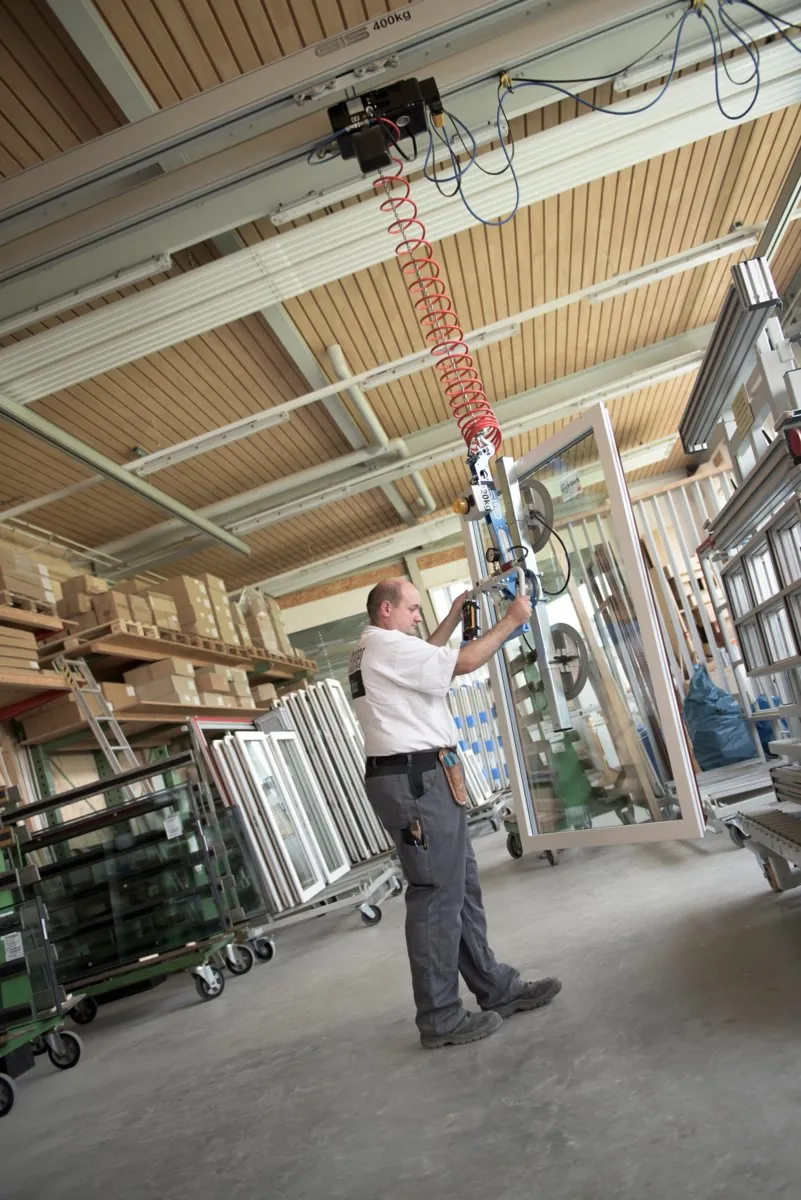

Dæmigerð notkun: samsetningarlínur, sjálfvirk framleiðsla, nákvæm meðhöndlun móta og pressumóta, meðhöndlun glers og viðkvæms farms og fjölvakta flutningastarfsemi

Veljið burðargetu, lyftihæð, vinnuflokk, hraðasnið, hlaupakött og aukabúnað á netinu og bætið síðan talíunni í körfu eða tilboðslista. Verð hverrar uppsetningar er reiknað samkvæmt gildandi verksmiðjuverðskrá GIS.

Tæknilýsing

Gerð	Burðargeta (vinnuflokkur)	Lyftihraði (N FU)	Eiginþyngd (3 m lyftihæð)
GP 250 FU — einföld keðjufærsla	320 kg við M3 / 200 kg við M5	2,4–9,6 m/mín.	25 kg
GP 250 FU — tvöföld keðjufærsla	630 kg við M3 / 400 kg við M5	1,2–4,8 m/mín.	26 kg
GP 500 FU — einföld keðjufærsla	630 kg við M3 / 400 kg við M5	2,4–9,6 m/mín.	29 kg
GP 500 FU — tvöföld keðjufærsla	1250 kg við M3 / 800 kg við M5	1,2–4,8 m/mín.	30 kg
GP 1000 FU — einföld keðjufærsla	1250 kg við M3 / 800 kg við M5	2,4–9,6 m/mín.	66 kg
GP 1000 FU — tvöföld keðjufærsla	2500 kg við M3 / 1600 kg við M5	1,2–4,8 m/mín.	70 kg

NL FU-hraðasniðin lækka hraðann um helming (1,2–6,9 / 0,6–3,5 m/mín.) til að tryggja enn nákvæmari staðsetningu. Burðargetumörk FU-útfærslunnar miðast við einum flokki strangari vinnuflokk en hjá hefðbundinni GP-talíu, en á móti eru allar samsetningar skráðar upp í A7/M7. Tíðnibreytir: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, með truflanasíu samkvæmt EN 61000, flokki A. GP 1600/2500 FU með burðargetu allt að 6300 kg eru fáanlegar samkvæmt fyrirspurn. Gildin eru samkvæmt gagnablöðum 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Eiginleikar

Burðargeta	100–2500 kg
Lyftihæð	3–60 m
Lyftihraði	allt að 9.6 m/min (þrepalaust, 15–87 hz)
Rekstrarflokkur (ISO/FEM)	M3–M7 (A3–A7)
Varnarflokkur	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
