Handknúinn staflari með framlengdum stuðningsörmum (RVV-DSV), 500–1000 kg

RVV-DSV er staflari með gleiðum stuðningsörmum: stuðningsarmarnir eru hafðir langt hvor frá öðrum, með 1300 mm ljóst bil á 500 kg gerðinni og 1250 mm á 1000 kg gerðinni, og ganga meðfram farminum í stað þess að fara undir hann. Þess vegna er þetta handknúinn staflari fyrir bretti með lokuðum botni, vélarundirstöður, kassa á undirbitum og tunnur sem hefðbundinn staflari með stuðningsarma undir göfflunum getur ekki tekið upp. Stillanlegir, smíðaðir gafflar og 70 mm gaffalhæð í lægstu stöðu fullkomna búnaðinn.

Staða innan RVV-vörulínunnar

Stuðningsarmar RVV-gerðanna með föstum göfflum og stillanlegu RVV-PV- og RVV-KPV-gerðanna ganga allir undir brettið, sem hentar fyrir opin EUR-bretti en ekkert annað. Veljið RVV-DSV þegar undirhlið farmsins er lokuð eða ójöfn. Báðar gerðirnar hafa 1600 mm lyftihæð; RVV500-DSV er með 48 mm gaffla á 1525 mm breiðum undirvagni og vegur 223 kg, en RVV1000-DSV er með 30 mm smíðaða gaffla sem hægt er að stilla í allt að 950 mm breidd, á 1475 mm undirvagni, og vegur 294 kg. Gjald breiðu stuðningsarmanna er aukin breidd: staflarinn þarf 2065 til 2072 mm gangbreidd með 800 mm göfflum og um 2315 til 2322 mm með 1060 mm göfflum.

Dæmigerð notkunarsvið

Vélaframleiðendur og verkstæði sem flytja vélarundirstöður, soðna ramma og rofaskápa á lokuðum sleðum; efna- og matvælaverksmiðjur sem meðhöndla tunnur og IBC-ílát á undirbitum; innflutningsvöruhús með lokuðum brettapöllum eða einnota brettum; plötusmíða- og trésmíðaverkstæði sem lyfta stöflum af plötum á timburundirbitum upp á fyrstu hæð í rekka eða upp á vélaborð.

Hönnun og örugg notkun

• Breiðir, gleiðir stuðningsarmar með 1300 mm (500 kg) eða 1250 mm (1000 kg) ljósu bili; heildarbreidd 1525 eða 1475 mm
• Stillanlegir, smíðaðir gafflar, 800 mm langir, með 1060 mm sem valkost; stillanleg breidd 200–745 mm (500 kg) eða 200–950 mm (1000 kg); gaffalhæð í lægstu stöðu 70 mm
• Vökvalyfting með hand- eða fótstýringu, 23 / 25 mm í hverju slagi á 500 kg gerðinni og 20 / 22 mm á 1000 kg gerðinni; handstýrð lækkun
• Stíft stálmastur og stálgrind; hlíf úr málmneti skilur stjórnandann frá lyftikeðjunum; hjólahlífar og stöðuhemill; 30 mm veghæð undir mastrinu með farmi
• Málburðargeta miðast við 500 mm þyngdarmiðju farms; stillið báða gafflana á sömu breidd, haldið farminum á milli stuðningsarmanna og akið með gafflana í lægstu stöðu

Tæknilegt yfirlit

• Gerðir: RVV500-DSV, RVV1000-DSV
• Vöruflokkur: Handknúnir staflarar (gleiðir stuðningsarmar, stillanlegir smíðaðir gafflar)
• Burðargeta: 500 kg / 1000 kg við 500 mm þyngdarmiðju farms
• Lyftihæð: 1600 mm
• Gaffalhæð í lægstu stöðu: 70 mm

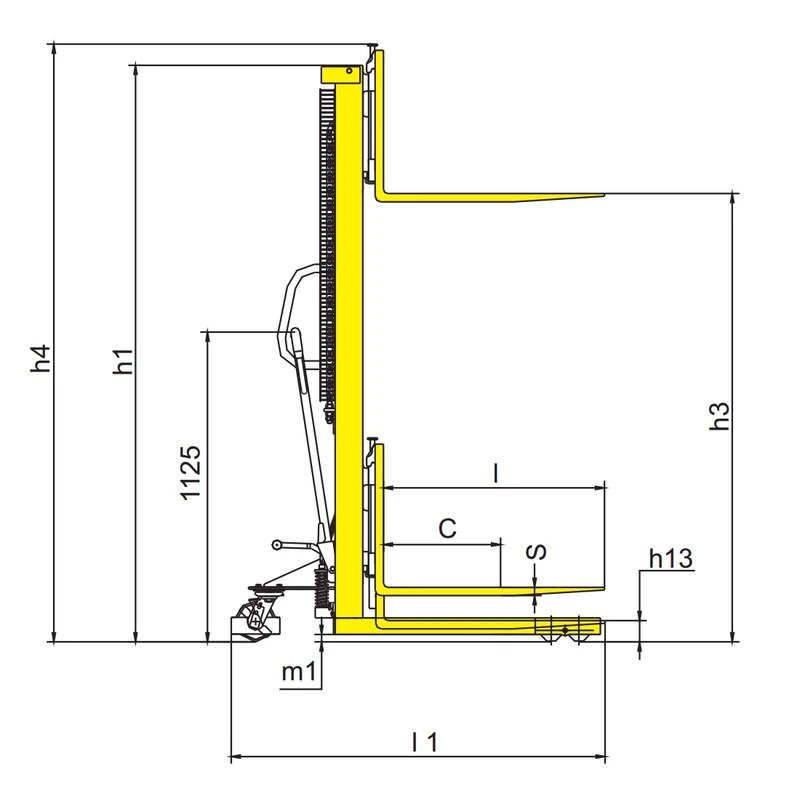

• Hæð masturs, niðri / útdregið: 1990 / 1990 mm (500 kg); 2070 / 2105 mm (1000 kg)
• Mál gaffla (s/e/l): 48 / 100 / 800 (1060) mm (500 kg); 30 / 100 / 800 (1060) mm (1000 kg)
• Heildarbreidd gaffla: 200–745 mm (500 kg); 200–950 mm (1000 kg)
• Ljóst bil milli stuðningsarma: 1300 mm (500 kg); 1250 mm (1000 kg)
• Heildarlengd x breidd: 1350 (1610) x 1525 mm (500 kg); 1350 (1610) x 1475 mm (1000 kg)

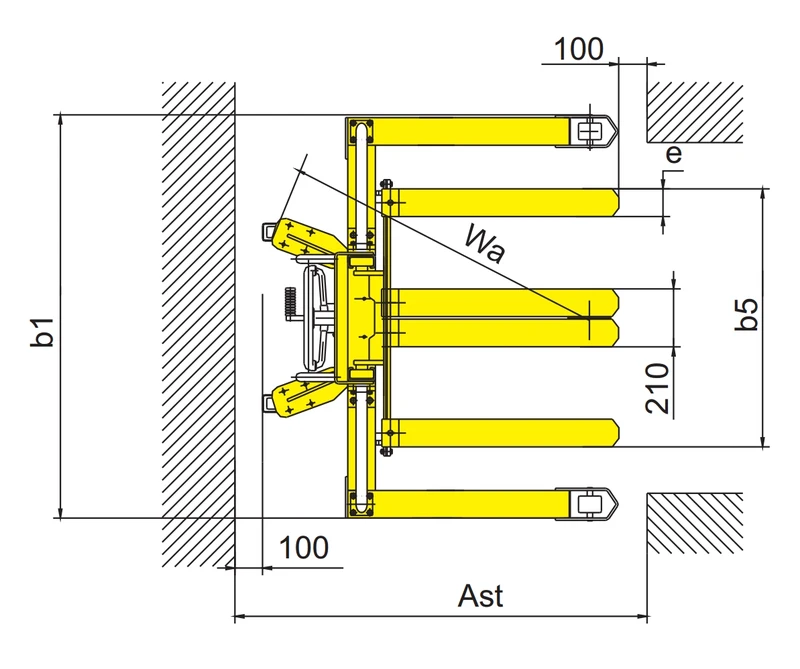

• Vinnugangur, bretti 1000 x 1200 mm þvert: 2065 (2315) mm (500 kg); 2072 (2322) mm (1000 kg)
• Beygjuradíus: 1220 (1470) mm (500 kg); 1235 (1485) mm (1000 kg)
• Lyfting í hverju slagi, með farmi / án farms: 23 / 25 mm (500 kg); 20 / 22 mm (1000 kg)
• Eiginþyngd: 223 kg (500 kg); 294 kg (1000 kg)

Hægt er að sækja vörubæklinginn og málsetningarteikninguna á þessari síðu.
