Handknúinn staflari (RVV1000) 1000 kg, 1000 mm

RVV1000 með 1000 mm mastri er eins tonns staflari fyrir staði þar sem lofthæð er takmörkuð: fullum 1000 kg brettafarmi er lyft í 1000 mm með hand- eða fótdælu undir mastri sem er aðeins 1490 mm á hæð. Hann vegur 190 kg, aðeins 5 kg meira en 500 kg gerðin með sama mastri, þannig að aukin burðargeta krefst nánast engrar viðbótarfyrirhafnar við meðhöndlun.

Staða hans innan RVV-línunnar

Veljið þessa útfærslu þegar verkefnið felst í lyftingu en ekki stöflun: að lyfta fullu bretti upp í hæð vinnuborðs, færibands, vélaborðs eða vörubílspalls. Fyrir fyrstu hæð brettarekka er RVV1000 einnig framleiddur með 1200 og 1600 mm möstrum og með tveggja þrepa möstrum fyrir 2500 og 3000 mm. Ef farmur er yfirleitt undir 500 kg er RVV500 með sama 1000 mm mastri einfaldari kostur; ef hann er þyngri en 1000 kg hefur RVV1500 burðargetu upp á 1500 kg við 400 mm hlassmiðju.

Dæmigerð notkun

Framleiðslusalir þar sem fullhlaðnum brettum með hráefni er lyft að innmötun vélar; afgreiðslusvæði þar sem sendibílar og vörubílar með afturhleralyftu eru lestaðir; kjallarar, gámar og milligólf með takmarkaðri lofthæð þar sem hærra mastur kæmist ekki fyrir; sérhvert verkstæði sem þarf öðru hverju að flytja eins tonns farm án þess að leigja gaffallyftara. Föstu 1150 mm gafflarnir með 550 mm millibili eru hannaðir fyrir Evrópubretti sem tekin eru upp frá langhlið.

Hönnun og örugg notkun

• Fastir, soðnir gafflar, 55 mm þykkir, 170 mm breiðir og 1150 mm langir; hæð gaffla í neðstu stöðu 90 mm
• Vökvaknúin lyfting með hand- eða fótdælu, 20 mm í hverju slagi undir álagi og 22 mm án álags; handstýrð lækkun

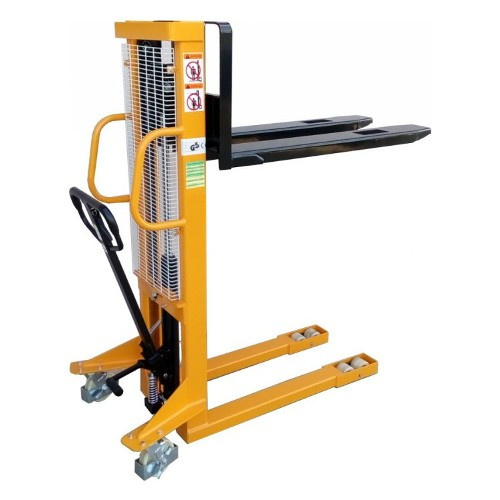

• Stíft stálmastur og stálgrind; hlíf úr málmneti skilur stjórnandann frá lyftikeðjunum; 20 mm veghæð undir mastrinu með farmi
• Hjólhlífar og stöðuhemill
• Skráð burðargeta 1000 kg við 600 mm hlassmiðju; haldið farminum miðjuðum á báðum göfflum, færið staflarann með gafflana niðri og lyftið aðeins á föstu, sléttu undirlagi

Tæknilegt yfirlit

• Gerð / SKU: RVV1000-1000mm
• Vöruflokkur: Handknúnir staflarar (fastir gafflar)
• Burðargeta: 1000 kg við 600 mm hlassmiðju
• Lyftihæð: 1000 mm
• Hæð gaffla í neðstu stöðu: 90 mm
• Hæð masturs, niðri / útdregið: 1490 / 1490 mm
• Mál gaffla (þ/b/l): 55 / 170 / 1150 mm, heildarbil gaffla 550 mm
• Heildarlengd x breidd: 1685–1695 x 755 mm

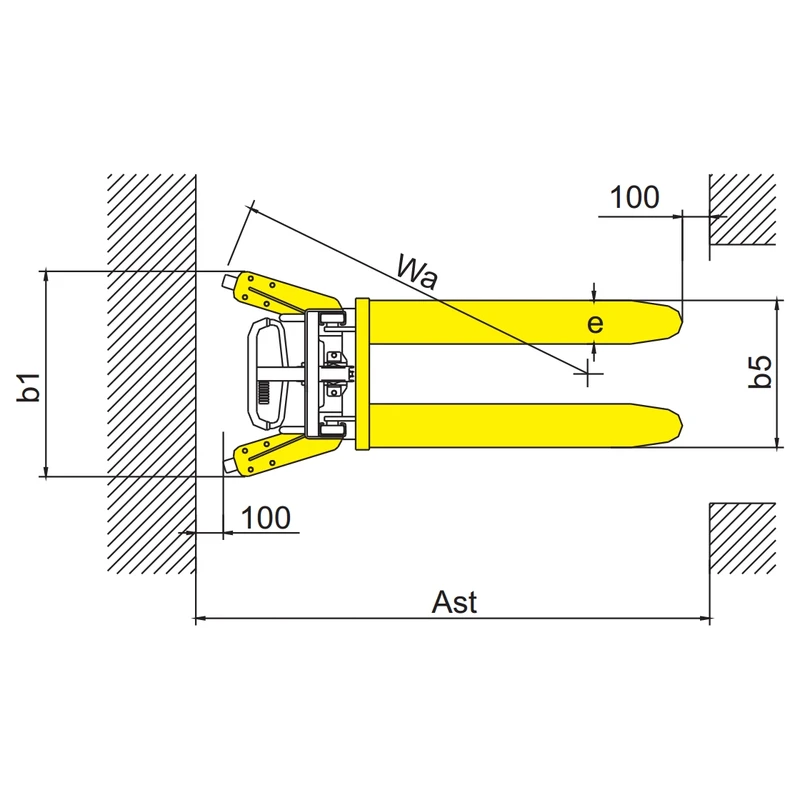

• Vinnugangur: 2057–2082 mm (bretti 1000 x 1200 mm þversum), 1991–2016 mm (bretti 800 x 1200 mm langsum)
• Beygjuradíus: 1325–1350 mm
• Lyfting í hverju slagi, með farmi / án farms: 20 / 22 mm
• Rekstrarþyngd: 190 kg

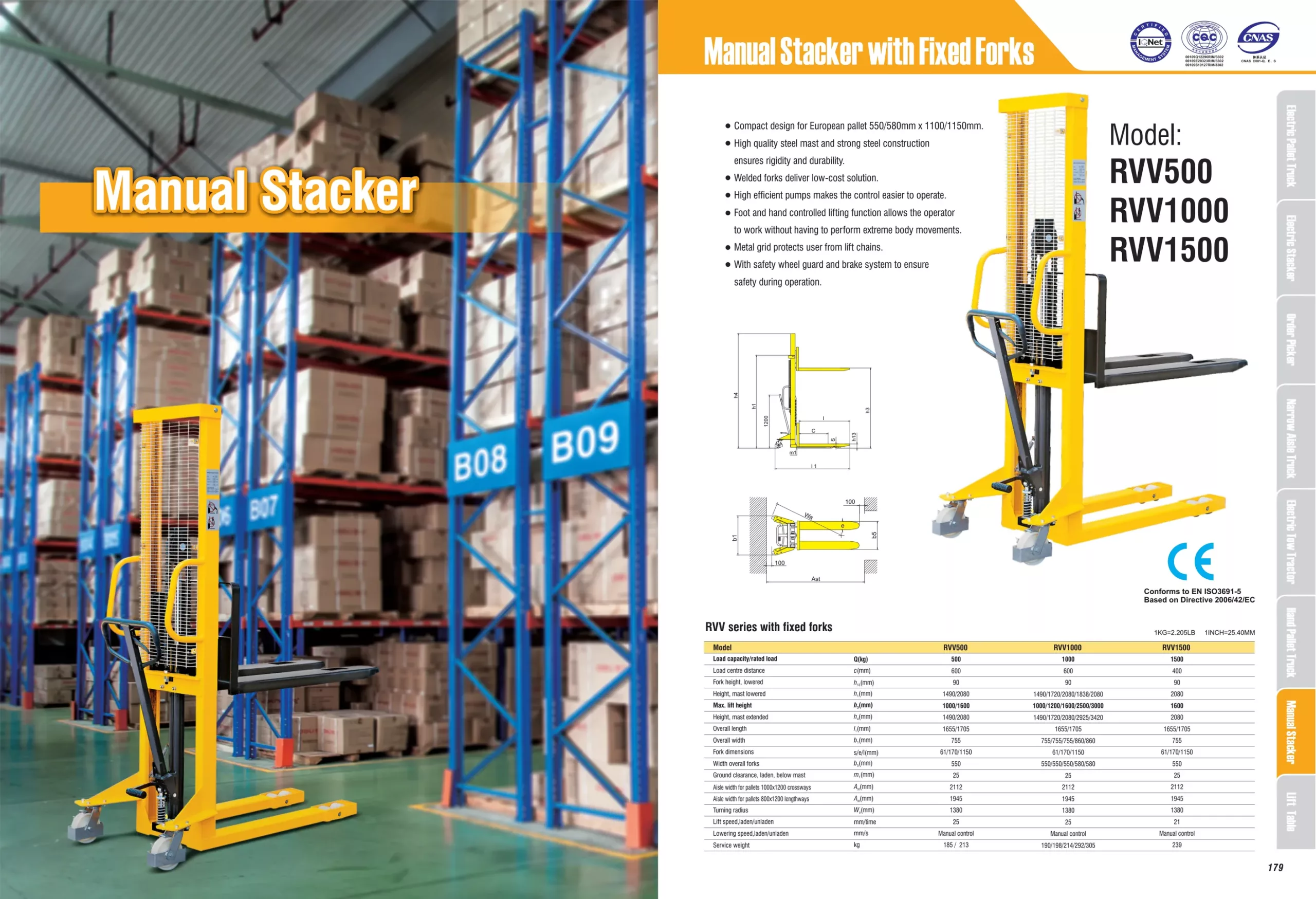

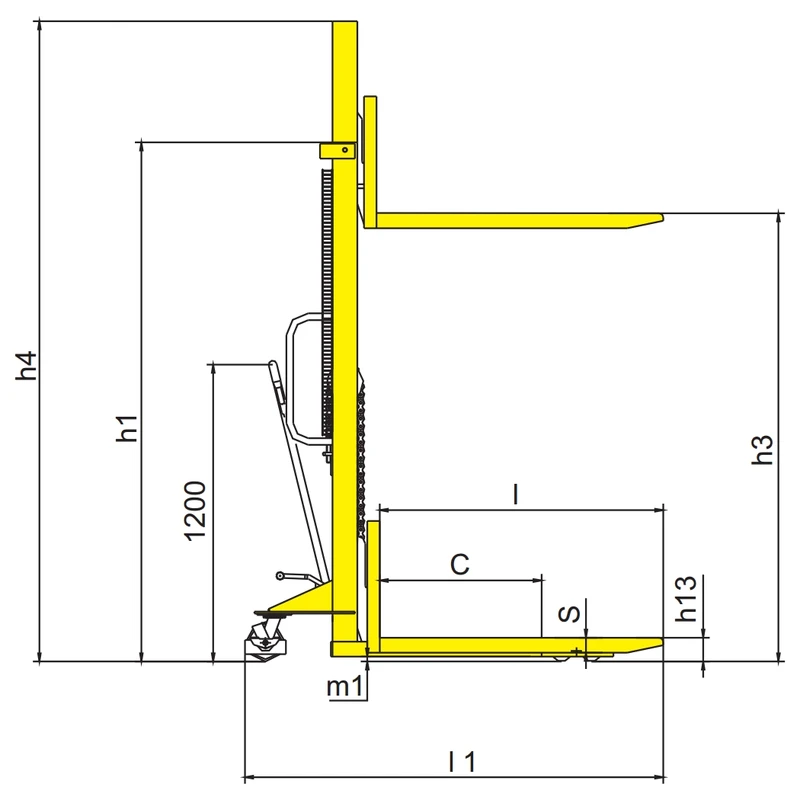

Vörubæklingurinn og málteikningin eru tiltæk til niðurhals á þessari síðu.
