Handknúinn staflari (RVV500), 500 kg, 1600 mm

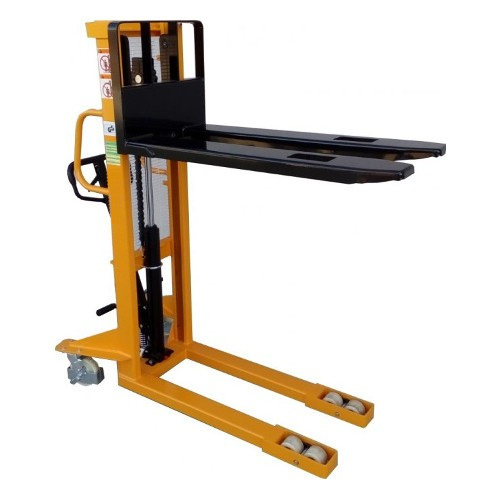

RVV500 með 1600 mm mastri lyftir 500 kg bretti upp á fyrsta hæðarbil brettarekka án rafgeymis, hleðslutækis eða rafmagnsskoðunar. Þetta er staflari með hand- og fótknúinni dælu, fastsoðnum göfflum, 2080 mm mastri sem hækkar aðeins um 7 mm þegar það er að fullu útdregið og 213 kg eiginþyngd.

Staða innan RVV-línunnar

Þetta er grunngerðin fyrir stöflun en ekki aðeins lyftingu: 1000 mm útgáfan af RVV500 nær upp í vinnuborðshæð en 1600 mm mastrið nær upp að fyrsta þverbita í hefðbundnum brettarekka og upp á efra brettið af tveimur stöfluðum brettum. Ef vörur vega reglulega meira en 500 kg ber RVV1000 með sama 1600 mm mastri tvöfalt meira álag en vegur aðeins 1 kg meira; RVV1500 bætir við þriðja þrepi burðargetu. Allar þrjár gerðirnar eru með 755 mm breiðan undirvagn og 1150 mm gaffla og þurfa því nánast sömu gangbreidd óháð burðargetu.

Dæmigerð notkun

Vöruhús fyrir léttar vörur, netverslanir og varahlutalagerar þar sem hálfhlaðnum Evrópubrettum, kössum á brettum og grindarkössum er staflað í eina rekkahæð; verkstæði þar sem efni er lyft upp á vélaborð og vinnupalla; bakrými verslana þar sem rafknúinn staflari væri aðeins notaður í nokkrar mínútur á dag. 550 mm bil milli gaffla og 1150 mm gaffallengd henta fyrir Evrópubretti sem tekin eru upp frá 1200 mm hliðinni.

Hönnun og örugg notkun

• Fastsoðnir gafflar 55 / 170 / 1150 mm; 90 mm hæð niðurfelldra gaffla til að komast undir hefðbundin bretti
• Vökvaknúin lyfting með hendi eða fæti, 23 mm í hverju dæluslagi með álagi og 25 mm án álags; handstýrð lækkun

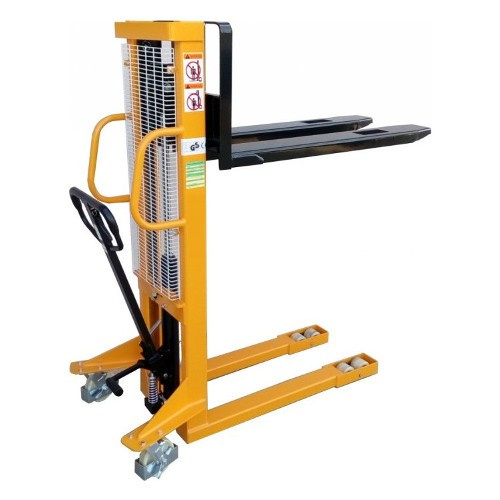

• Stíft stálmastur og stálgrind; hlíf úr málmneti milli stjórnanda og lyftikeðja
• Hjólahlífar og stöðuhemill fyrir fermingu og affermingu á hallalausu gólfi
• 500 kg við 600 mm hlassmiðju; lækkið gafflana fyrir akstur, haldið hlassinu upp við gaffalræturnar og staðsetjið ekki staflarann á skábraut með hlassið á lofti

Tæknilegt yfirlit

• Gerð / SKU: RVV500-1600mm
• Vöruflokkur: Handknúnir staflarar (fastir gafflar)
• Burðargeta: 500 kg við 600 mm hlassmiðju
• Lyftihæð: 1600 mm
• Hæð niðurfelldra gaffla: 90 mm
• Hæð masturs, niðurfellt / útdregið: 2080 / 2087 mm
• Mál gaffla (s/e/l): 55 / 170 / 1150 mm, heildarbreidd gaffla 550 mm
• Heildarlengd x breidd: 1685 x 755 mm

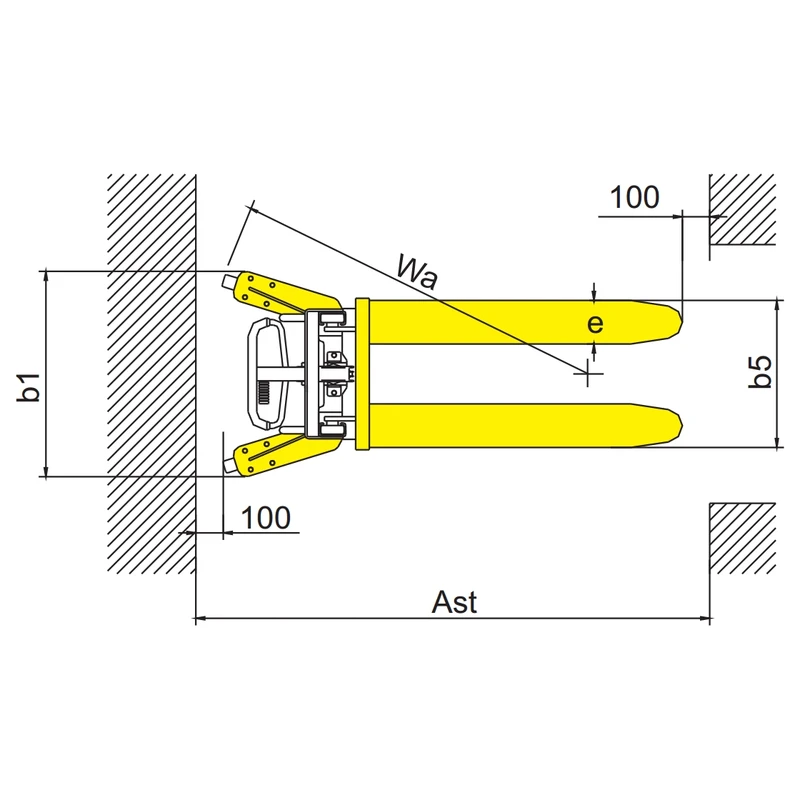

• Nauðsynleg gangbreidd: 2057 mm (bretti 1000 x 1200 mm þversum), 1991 mm (bretti 800 x 1200 mm langsum)
• Beygjuradíus: 1325 mm
• Lyfting í hverju dæluslagi, með álagi / án álags: 23 / 25 mm
• Eiginþyngd: 213 kg

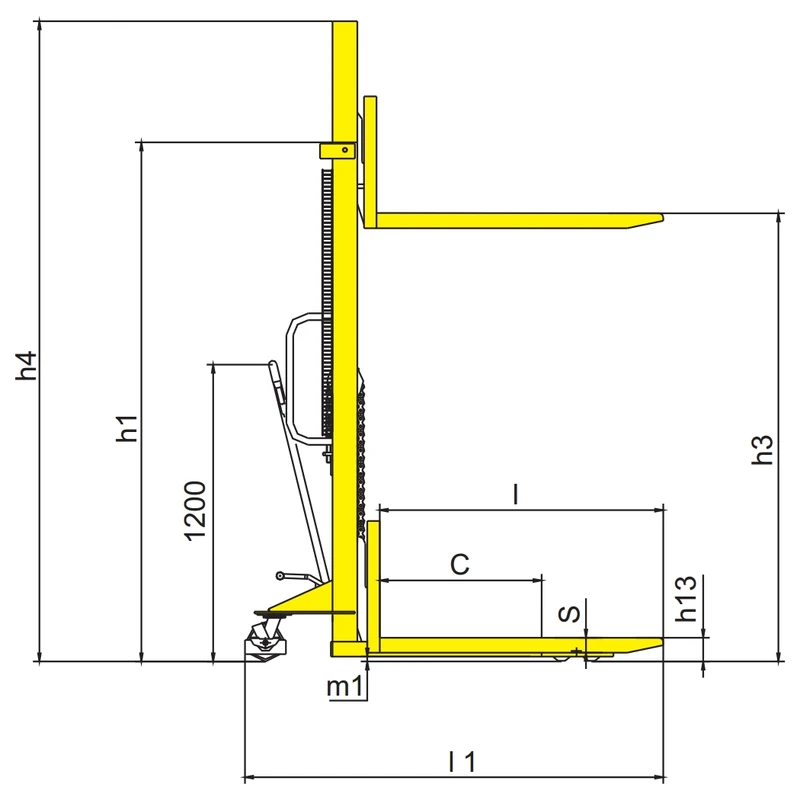

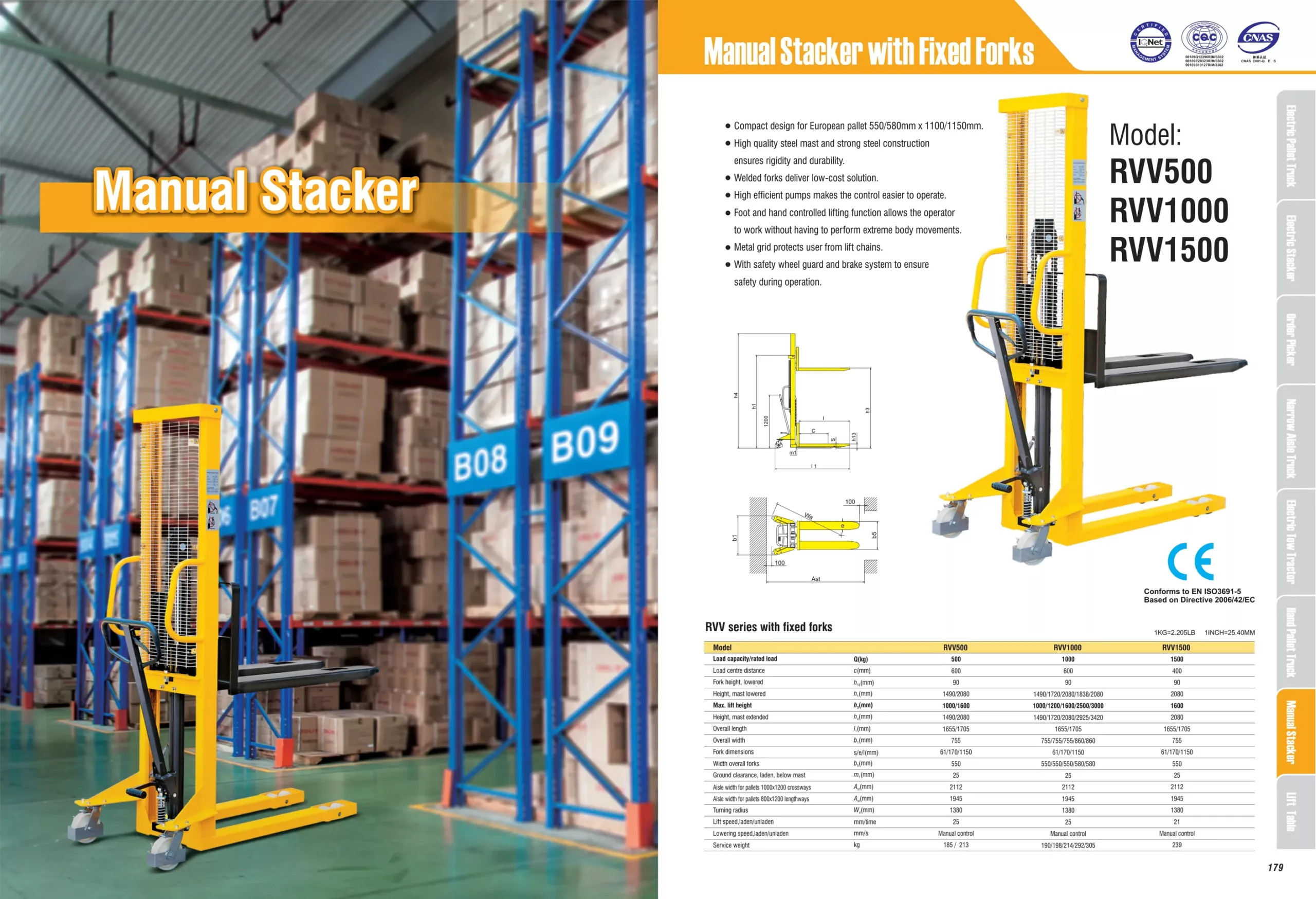

Hægt er að sækja vörubæklinginn og málsetningarteikninguna á þessari síðu.
