Handknúinn staflari með stillanlegum göfflum (RVV-PV), 1000–1500 kg

RVV-PV er handknúinn staflari frá Delacco fyrir farm sem er ekki á stöðluðu bretti. Gafflarnir eru festir á öxul og færast til hliðar, með heildarbili frá 295 til 930 mm á 1000 kg gerðinni og frá 310 til 930 mm á 1500 kg gerðinni. Þannig getur sami staflari meðhöndlað hálfbretti, grindarkassa, kassa á undirslám og sleða af óstöðluðum stærðum. Lyfting fer fram með vökvakerfi, annaðhvort með hand- eða fótstýringu; stoðleggirnir eru fastir og ganga undir farminn.

Staða innan RVV-vörulínunnar

RVV500, RVV1000 og RVV1500 með föstum göfflum eru hagkvæmari kostur þegar eingöngu eru notuð ESB-bretti. RVV-PV bætir við stillanlegu gaffalbili með soðnum göfflum með 60 mm þversniði, 1070 mm lengd sem staðalbúnaði eða 1150 mm sem valkosti, og viðheldur hefðbundinni 90 mm gaffalhæð í neðstu stöðu. RVV1000-PV lyftir í 1600 mm eða, með tveggja þrepa mastri, í 2500 mm; RVV1500-PV er hannaður fyrir 1600 mm. Ef farmurinn þarf bil milli stoðleggjanna — til dæmis lokuð bretti, vélasökkla eða tunnur á undirslám — er RVV-DSV staflari með útvíkkuðum stoðleggjum rétta gerðin í staðinn.

Dæmigerð notkun

Vöruhús með blandaðar vörur sem taka á móti bæði ESB-brettum og iðnaðarbrettum; verkstæði sem flytja vélasökkla, grindur og kassa af mismunandi breidd; umbúða- og timburiðnaður sem meðhöndlar sleða af óstöðluðum stærðum; verslanir með mjó sýningarbretti eða hálfbretti sem fastir 550 mm gafflar geta ekki tekið upp á öruggan hátt. 1500 kg gerðin hentar fyrir þéttan og þungan farm, svo sem steypuhluti, sekki og tunnur.

Hönnun og örugg notkun

• Soðnir gafflar festir á öxul, með 60 x 142 mm þversniði (1000 kg) eða 60 x 154 mm þversniði (1500 kg), 1070 mm langir með 1150 mm valkosti; stillið báða gafflana samhverft fyrir lyftingu
• Vökvaknúin lyfting með hand- eða fótstýringu — 20 / 22 mm í hverju slagi með farmi / án farms á 1000 kg gerðinni, 16 / 18 mm á 1500 kg gerðinni; handstýrð lækkun
• Stíft mastur og grind úr stáli; hlíf úr málmneti milli stjórnanda og lyftikeðja; hjólhlífar og stöðuhemill
• Skráð burðargeta gildir við 500 mm þyngdarmiðju farms; með mastrið í 2500 mm er hæð masturs í neðstu stöðu 1840 mm og hæð þess í útdreginni stöðu 2960 mm. Athugið því laust rými fyrir ofan áður en lyft er
• Færið staflarann með gafflana í neðstu stöðu, haldið farminum fyrir miðju milli stoðleggjanna og lyftið aldrei fólki

Tæknilegt yfirlit

• Gerðir: RVV1000-PV, RVV1500-PV
• Vöruflokkur: Handknúnir staflarar (stillanlegir gafflar)
• Burðargeta: 1000 kg / 1500 kg við 500 mm þyngdarmiðju farms
• Lyftihæð: 1600 eða 2500 mm (RVV1000-PV); 1600 mm (RVV1500-PV)
• Gaffalhæð í neðstu stöðu: 90 mm

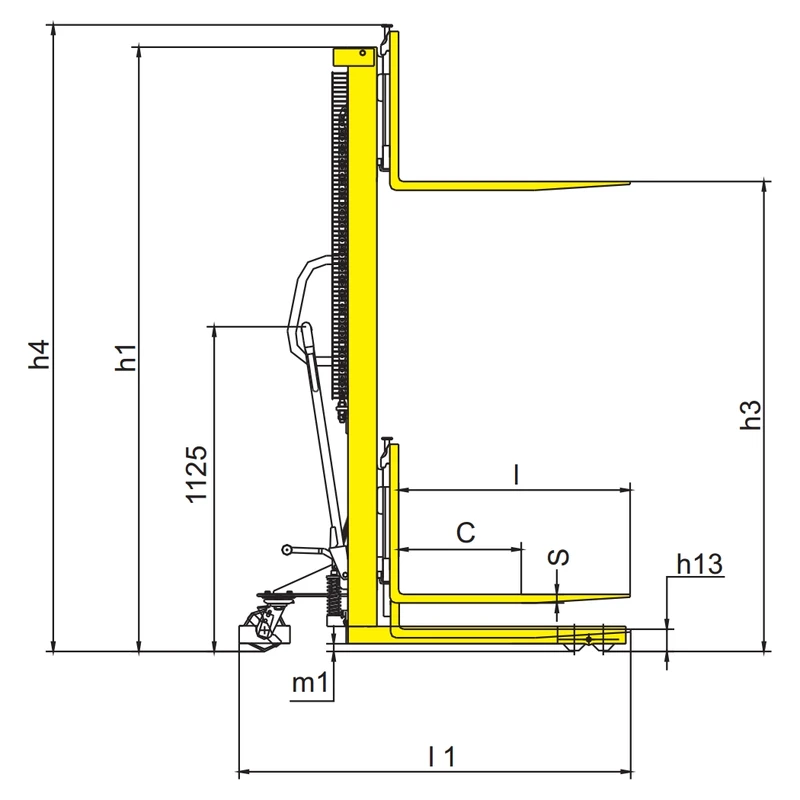

• Hæð masturs, í neðstu / útdreginni stöðu: 2080 / 2080 mm eða 1840 / 2960 mm (RVV1000-PV, eftir mastri); 2085 / 2085 mm (RVV1500-PV)
• Mál gaffla (s/e/l): 60 / 142 / 1070 (1150) mm (RVV1000-PV); 60 / 154 / 1070 (1150) mm (RVV1500-PV)
• Heildarbil milli gaffla: 295–930 eða 295–850 mm (RVV1000-PV, eftir mastri); 310–930 mm (RVV1500-PV)
• Heildarlengd með 1070 (1150) mm göfflum: 1650 (1730) eða 1660 (1740) mm (RVV1000-PV, eftir mastri); 1660 (1740) mm (RVV1500-PV)
• Heildarbreidd: 967 eða 886 mm (RVV1000-PV); 967 mm (RVV1500-PV)

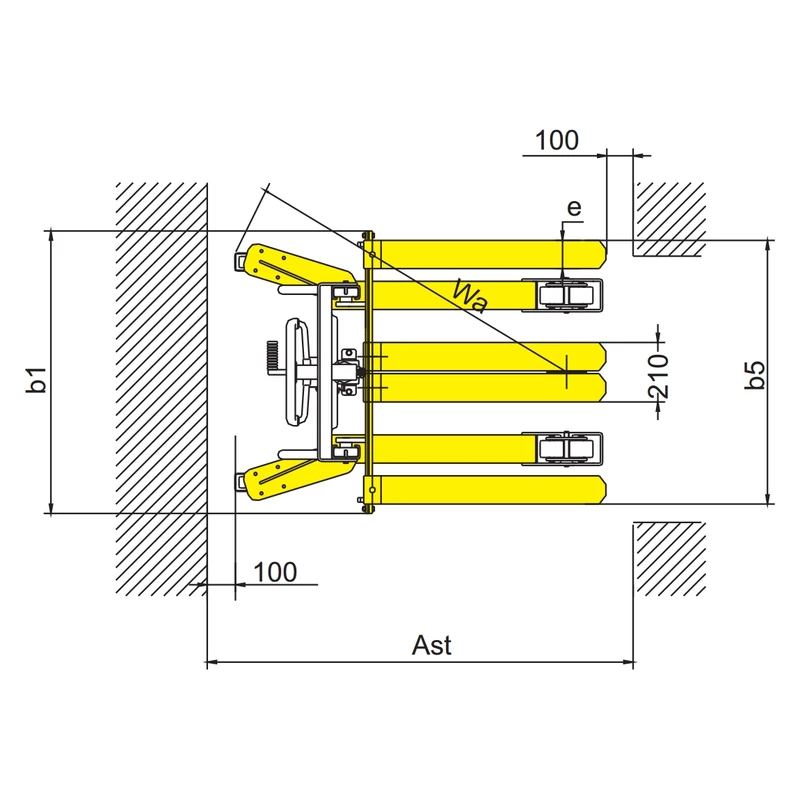

• Breidd vinnugangs, bretti 1000 x 1200 mm þversum: 2048 mm (1000 kg), 2063 mm (1500 kg)
• Beygjuradíus: 1260 / 1253 mm (RVV1000-PV); 1280 mm (RVV1500-PV)
• Eigin þyngd: 250 / 322 kg (RVV1000-PV, eftir mastri); 270 kg (RVV1500-PV)

Hægt er að sækja vörubæklinginn og málsetningarteikninguna á þessari síðu.
