Handknúinn staflari með stillanlegum smíðuðum göfflum (RVV-KPV), 500–1500 kg
Verð
Frá790,00 EUR
Frá 107.762 kr. (u.þ.b.) (leiðbeinandi — reikningsfært í EUR)
Bein verksmiðjupöntun
— 16–20 vikur · 40% innborgun
Bein verksmiðjupöntun
Framleitt eftir pöntun í verksmiðju framleiðandans og sent beint — svokallaður ‘verksmiðjuafsláttur’ er þegar innifalinn í uppgefnu verði.
- Framleiðsla & afhending: 16–20 vikur
- Innborgun við pöntun: 40%
- Eftirstöðvar: 60% fyrir sendingu eða afhendingu
Verð á verksmiðjupöntunum fellur utan sjálfvirka magn- og pakkatilboðsafsláttarkerfisins. Þar sem framleiðsla og sjóflutningar eru skipulögð marga mánuði fram í tímann áskiljum við okkur rétt til að leiðrétta eftirstöðvar greiðslu ef verulegar breytingar verða á gengi gjaldmiðla eða kostnaði við gámaflutninga fyrir sendingu — við höfum ávallt samband við þig fyrst. Eingöngu sala til fyrirtækja.
Veldu uppsetningu
Veldu eigindagildi til að ákvarða nákvæma útfærslu, SKU-númer og verð.
Veldu allar eigindir til að festa útfærslu.
Bein verksmiðjupöntun (framleitt eftir pöntun)
Afhendingarskilmálar: FCA (Incoterms 2020). Þér eða flutningsaðili yðar sækið vörurnar í starfsstöð okkar; við sjáum um lestun og fullgerum EX-1 útflutningsskýrsluna. Nánari upplýsingar eru á síðunni Afhending.
Vöruflokkar:
Handknúnir staflarar
Vantar þig sérsniðið tilboð?
Sendu okkur óskir þínar í gegnum tilboðsformið — þessi vara verður forskráð og þú getur bætt fleiri vörum við sömu beiðni.
RVV-KPV sameinar handknúinn staflara og hliðarstillanlega smíðaða gaffla: þrjár burðargetur, 500, 1000 og 1500 kg, gaffla sem hægt er að færa frá 200 mm út í 745 eða 950 mm og gaffallengdir 800 eða 1060 mm. Hann er fyrirferðarlítill valkostur við RVV með föstum göfflum fyrir þá sem taka á móti vörum á fleiri en einni brettastærð — 500 kg gerðin er aðeins 805 mm á breidd og hefur 1180 mm beygjuradíus.
Staða innan RVV-vörulínunnar
Í samanburði við RVV500 til RVV1500 með föstum göfflum koma styttri 800 mm smíðaðir gafflar (1060 mm samkvæmt fyrirspurn), sem hægt er að stilla að brettinu, í stað 1150 mm soðinna gaffla; í samanburði við RVV-PV er hann styttri, með 800 mm gaffla í stað 1070 mm, og mun léttari í 500 kg flokknum — RVV500-KPV vegur 161 kg og er 1380 mm langur. RVV1000-KPV er eina gerðin af þessum þremur sem fæst með 2500 mm tveggja þrepa mastri; RVV500-KPV og RVV1500-KPV lyfta í 1600 mm. Fyrir farm með lokuðum botni skal velja RVV-DSV með útfærðum stuðningsörmum; fyrir 2000 kg skal velja RVV2000-KPV.
Dæmigerð notkun
Heildsölur og smásöluverslanir sem meðhöndla Evróbretti, hálfbretti og sýningarbretti með einum staflara; verkstæði sem flytja kassa, öskjur og stutta sleða; rannsóknarstofur, prentsmiðjur og samsetningardeildir rafeindabúnaðar þar sem mjór 805 mm staflari þarf að komast á milli véla; vörugeymslur með einni hilluhæð sem afgreidd er handvirkt.
Hönnun og örugg notkun
- Stillanlegir smíðaðir gafflar: 48 x 100 mm þversnið á 500 kg gerðinni, 30 x 100 mm á 1000 og 1500 kg gerðunum; 800 mm langir með 1060 mm valkosti; bil 200–745 mm (500 kg) eða 200–950 mm (1000 og 1500 kg)
- Hæð niðurfelldra gaffla 80 mm (500 kg) eða 90 mm (1000 og 1500 kg); fastir stuðningsarmar ganga undir brettið
- Vökvaknúin lyfting með hand- eða fótstýringu — 23 / 25, 20 / 22 og 16 / 18 mm í hverju slagi með farmi / án farms fyrir 500, 1000 og 1500 kg; handstýrð lækkun
- Stíft stálmastur og stálgrind; hlíf úr málmneti skilur stjórnandann frá lyftikeðjunum; hjólhlífar og stöðuhemill
- Málburðargeta við 500 mm þyngdarmiðju farms; stillið báða gafflana samhverft, berið masturshæðina saman við dyragáttir (allt að 2085 mm þegar mastrið er niðurfellt) og akið með gafflana niðri
Tæknilegt yfirlit
- Gerðir: RVV500-KPV, RVV1000-KPV, RVV1500-KPV
- Vöruflokkur: Handknúnir staflarar (stillanlegir smíðaðir gafflar)
- Burðargeta: 500 / 1000 / 1500 kg við 500 mm þyngdarmiðju farms
- Lyftihæð: 1600 mm; RVV1000-KPV einnig 2500 mm
- Hæð niðurfelldra gaffla: 80 mm (RVV500-KPV); 90 mm (RVV1000-KPV, RVV1500-KPV)
- Masturshæð, niðurfellt / útdregið: 1990 / 2010 mm (500 kg); 2085 / 2125 mm eða 1840 / 3050 mm (1000 kg, eftir mastri); 2085 / 2125 mm (1500 kg)
- Mál gaffla (þ/b/l): 48 / 100 / 800 (1060) mm (500 kg); 30 / 100 / 800 (1060) mm (1000 og 1500 kg)
- Heildarbil gaffla: 200–745 mm (500 kg); 200–950 mm (1000 og 1500 kg)
- Heildarlengd með 800 (1060) mm göfflum: 1380 (1640) mm (500 kg); 1332 (1592) eða 1355 (1615) mm (1000 kg, eftir mastri); 1355 (1615) mm (1500 kg)
- Heildarbreidd: 805 mm (500 kg); 1000 eða 860 mm (1000 kg, eftir mastri); 1000 mm (1500 kg)

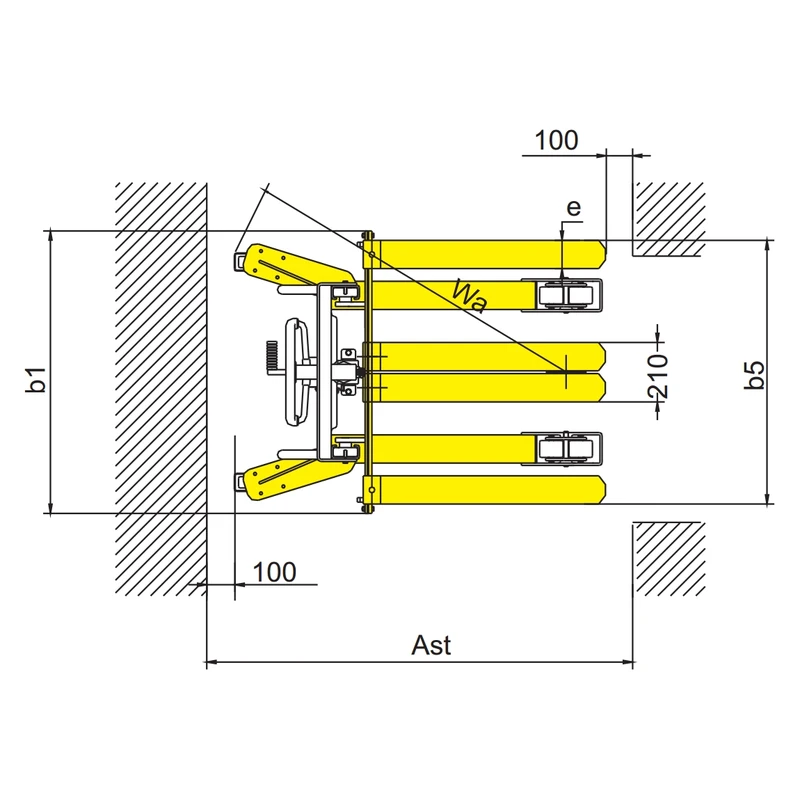

- Vinnugangur, bretti 1000 x 1200 mm þversum: 1996 (2137) mm; 2002 (2156) eða 2030 (2180) mm; 2025 (2185) mm
- Beygjuradíus: 1180 (1420) mm; 1210 (1450) eða 1255 (1475) mm; 1235 (1480) mm
- Lyfting í hverju slagi, með farmi / án farms: 23 / 25 mm; 20 / 22 mm; 16 / 18 mm
- Eigin þyngd með 800 (1060) mm göfflum: 161 (170) kg; 250 (265) eða 316 (331) kg; 280 (295) kg

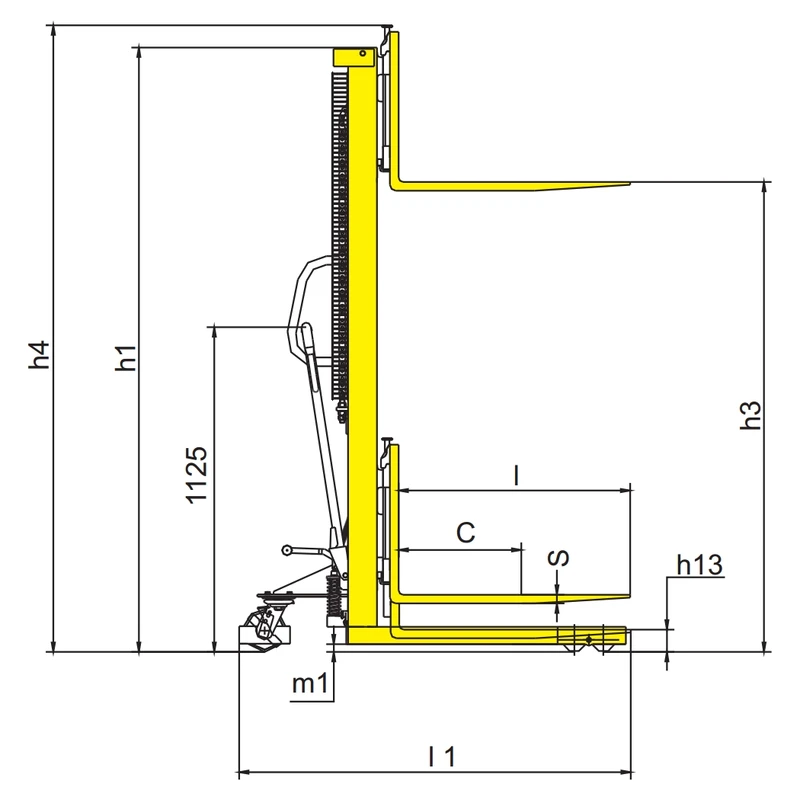

Hægt er að sækja vörubæklinginn og málsetningarteikninguna á þessari síðu.
Til hvers varan er ætluð
- Vökvaknúinn handknúinn staflari til að lyfta brettum upp í hillurekka, á vinnubekki eða á pall ökutækis — fyrir notkun af og til með allt að ~1 500 kg.
- Lítil vöruhús, verkstæði og verslanir.
- Mötun véla og vinnuborða.
Þessi gerð
Stillanlegt: nokkrar breiddir/stöður með einni einingu. Burðargetuvalkostir: 1000 kg, 1500 kg, 500 kg. Lyftihæðir: 1600 mm, 2500 mm.
Athugið áður en valið er
- Burðargeta og lyftihæð (eftirstöðvarburðargeta minnkar með aukinni hæð)
- Brettagerð: klofnir stuðningsarmar fyrir bretti með lokuðum botni, staðlaðir gafflar fyrir EUR-bretti
- Er þörf á stillanlegum göfflum?
- Hæð masturs í lægstu stöðu miðað við dyragættir
Hentar ekki fyrir
- Tíða notkun eða margra vakta notkun — hálfrafknúinn staflari/alrafknúinn staflari
- Þung bretti yfir 1 500 kg
- Langar vegalengdir
Áður en pantað er Tæknileg yfirferð — við staðfestum nokkrar færibreytur og samhæfi í samráði við þig fyrir pöntun.
Til að staðfesta rétta uppsetningu munum við óska eftir eftirfarandi upplýsingum:
- Hver er þyngsta byrðin að meðtöldu bretti, umbúðum og öllum aukabúnaði? Þumalputtaregla: notið að hámarki 80 % af tilgreindri burðargetu til að tryggja öryggi og endingartíma.
- Hversu hátt þarf að lyfta byrðinni — upp að efsta rekkaþverbita, palli ökutækis eða vélaborði? Hversu mörg rekkahólf eru á hæðina? Burðargeta í hámarkslyftihæð er mun minni en nafnburðargeta (afgangsburðargeta). Viðskiptavinir þekkja „rekkann“, ekki millimetrana — biðjið þá að mæla hæð efsta þverbitans.
- Er byrðin alltaf á EUR-bretti (opið að neðan)? Eða á CHEP-bretti / lokuðu bretti / plastbretti, í kössum eða lögð beint á gafflana? Hver eru mál neðri hluta brettisins? Gafflar með stoðfótum undir þurfa bretti sem er opið að neðan. Vörur án brettis valda punktálagi á göfflunum og beygja þá. Samhæfi bretta skiptir meira máli en burðargeta.
- Hver er lægsta hindrun á vinnusvæðinu (hurðir, bitar, lagnir, millipallur, gámur, lyfta)? Hver er lofthæðin þar sem staflað er? Mastrið í niðurfelldri stöðu verður að komast undir allar hindranir; fullreist mastur verður að komast undir loft, lýsingu og úðara.
- Hvernig er gólfið: iðnaðarsteypa, malbik, hellulögn, möl, óslétt yfirborð, holur, skarpar brúnir, þenslusamskeyti, þröskuldar eða niðurföll? Lítil pólýúretanhjól og engin fjöðrun: þol gagnvart ójöfnum er mjög lítið. Skarpar brúnir skera PU-hjólbarðann; bil stöðva litlu burðarrúllurnar.
- Hversu margar lyftur eru framkvæmdar á dag og hversu langt er byrðin flutt? Handvirkur vökvabúnaður og það að ýta 1 t byrði í upphækkaðri stöðu er þreytandi; handknúnir staflarar eru ætlaðir til notkunar öðru hverju.
Algeng mistök sem ber að forðast
- Algeng mistök: lokað bretti sem framfæturnir komast ekki inn undir.
- Athugið eftirstandandi burðargetu við hæðina, þar sem hún er tilgreind.
Gott er að hafa eftirfarandi tiltækt: Nákvæm mál brettis að neðan · Þyngd · Hilluhæð · Gangur · Hurðir/lofthæð · Mynd af gólfinu
Eiginleikar
| Burðargeta | 500 kg, 1000 kg, 1500 kg |
|---|---|
| Lyftihæð | 1600 mm, 2500 mm |
| Fjarlægð að þyngdarmiðju farms (c) | 500 mm |
| Lækkuð gaffalhæð | RVV500-KPV: 80 mm, RVV1000-KPV: 90 mm, RVV1500-KPV: 90 mm |
| Hæð, mastur niðri | RVV500-KPV: 1990 mm, RVV1000-KPV: 2085 / 1840 mm, RVV1500-KPV: 2085 mm |
| Hæð, mastur uppi | RVV500-KPV: 2010 mm, RVV1000-KPV: 2125 / 3050 mm, RVV1500-KPV: 2125 mm |
| Gaffalmál | RVV500-KPV: 48/100/800 (1060) mm, RVV1000-KPV: 30/100/800 (1060) mm, RVV1500-KPV: 30/100/800 (1060) mm |
| Heildarbreidd yfir gaffla | RVV500-KPV: 200–745 mm, RVV1000-KPV: 200–950 mm, RVV1500-KPV: 200–950 mm |
| Heildarlengd | RVV500-KPV: 1380 (1640) mm, RVV1000-KPV: 1332 (1592) / 1355 (1615) mm, RVV1500-KPV: 1355 (1615) mm |
| Heildarbreidd (b1) | RVV500-KPV: 805 mm, RVV1000-KPV: 1000 / 860 mm, RVV1500-KPV: 1000 mm |
| Hæð frá jörðu, með hleðslu, undir mastri (m1) | RVV500-KPV: 20 mm, RVV1000-KPV: 25 mm, RVV1500-KPV: 25 mm |
| Gangbreidd fyrir bretti 1000x1200mm | RVV500-KPV: 1996 (2137) mm, RVV1000-KPV: 2002 (2156) / 2030 (2180) mm, RVV1500-KPV: 2025 (2185) mm |
| Beygjuradíus | RVV500-KPV: 1180 (1420) mm, RVV1000-KPV: 1210 (1450) / 1255 (1475) mm, RVV1500-KPV: 1235 (1480) mm |
| Lyfting í hverju dæluslagi, með/án farms | RVV500-KPV: 23/25 mm, RVV1000-KPV: 20/22 mm, RVV1500-KPV: 16/18 mm |
| Lækkun | Handstýring |
| Rekstrarþyngd | RVV500-KPV: 161 (170) kg, RVV1000-KPV: 250 (265) / 316 (331) kg, RVV1500-KPV: 280 (295) kg |
