Handknúinn staflari (RVV1000) 1000 kg 1600 mm

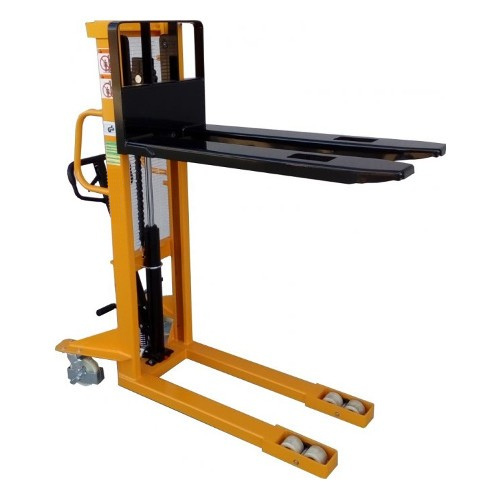

RVV1000 með 1600 mm mastri er fjölhæfur handknúinn staflari: 1000 kg á föstum, soðnum göfflum, lyft upp á fyrsta bitastig brettarekkans með hand- eða fótdælu, á undirvagni sem er 755 mm á breidd og hefur beygjuradíus frá 1325 til 1350 mm. Mastrið mælist 2080 mm þegar það er niðri og 2087 mm þegar það er að fullu uppi, þannig að staflarinn er nánast jafnhár í kyrrstöðu og við fulla lyftingu.

Staða innan RVV-línunnar

Hann ber tvöfalt meira álag en RVV500 með sama mastri og er aðeins 1 kg þyngri í eigin þyngd. Þetta er rétta gerðin þegar vörur berast á fullum EUR-brettum og eru settar í rekkahillu. Ef rekkinn er með annað eða þriðja hæðarstig eru tveggja þrepa möstur RVV1000 með 2500 og 3000 mm lyftihæð næsti kostur; ef 1000 kg hámarkinu er oft náð býður RVV1500 upp á 1500 kg við sömu 1600 mm lyftihæð. Fyrir bretti sem ekki er hægt að fara inn í frá langhlið koma RVV-PV og RVV-KPV með stillanlegum göfflum í stað fastrar 550 mm gaffalbreiddar.

Dæmigerð notkun

Að setja full bretti með pökkuðum vörum, drykkjarvörum, pappír og byggingarefni á fyrsta hæðarstig rekka; stafla brettum tvöfalt í blokkargeymslu; lesta vörubíla og gáma í hæð við pall; lyfta verkfærum, mótum og vélahlutum upp í vinnuhæð vélar. Þar sem staflarinn þarfnast engrar aflgjafar hentar hann einnig í kæligeymslur, yfirbyggð útisvæði og afskekktar geymslubyggingar.

Hönnun og örugg notkun

• Fastir, soðnir gafflar, 55 mm þykkir, 170 mm breiðir og 1150 mm langir; gaffalhæð í lægstu stöðu 90 mm
• Vökvalyfting með hand- eða fótdælu, 20 mm í hverju dæluslagi með álagi og 22 mm án álags; handstýrð lækkun

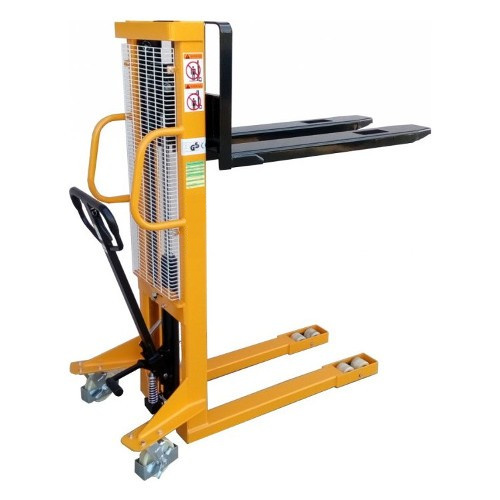

• Stíft stálmastur og stálgrind; hlíf úr málmneti skilur stjórnandann frá lyftikeðjunum; hjólhlífar og stöðuhemill
• 1000 kg við 600 mm þungamiðjufjarlægð; gangið úr skugga um að rekkabitinn beri brettið áður en því er sleppt og skiljið aldrei farm eftir í upphækkaðri stöðu á staflara sem hefur verið lagt

Tæknilegt yfirlit

• Gerð / SKU: RVV1000-1600mm
• Vöruflokkur: Handknúnir staflarar (fastir gafflar)
• Burðargeta: 1000 kg við 600 mm þungamiðjufjarlægð
• Lyftihæð: 1600 mm
• Gaffalhæð í lægstu stöðu: 90 mm

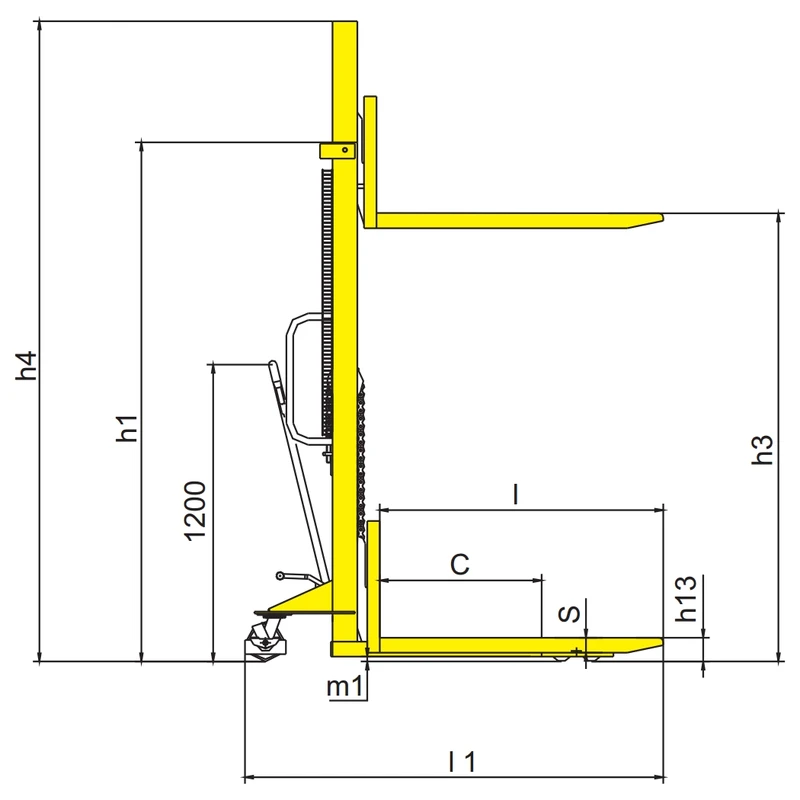

• Hæð masturs, niðri / útdregið: 2080 / 2087 mm
• Mál gaffla (þ/b/l): 55 / 170 / 1150 mm, heildarbreidd yfir gaffla 550 mm
• Heildarlengd x breidd: 1685–1695 x 755 mm

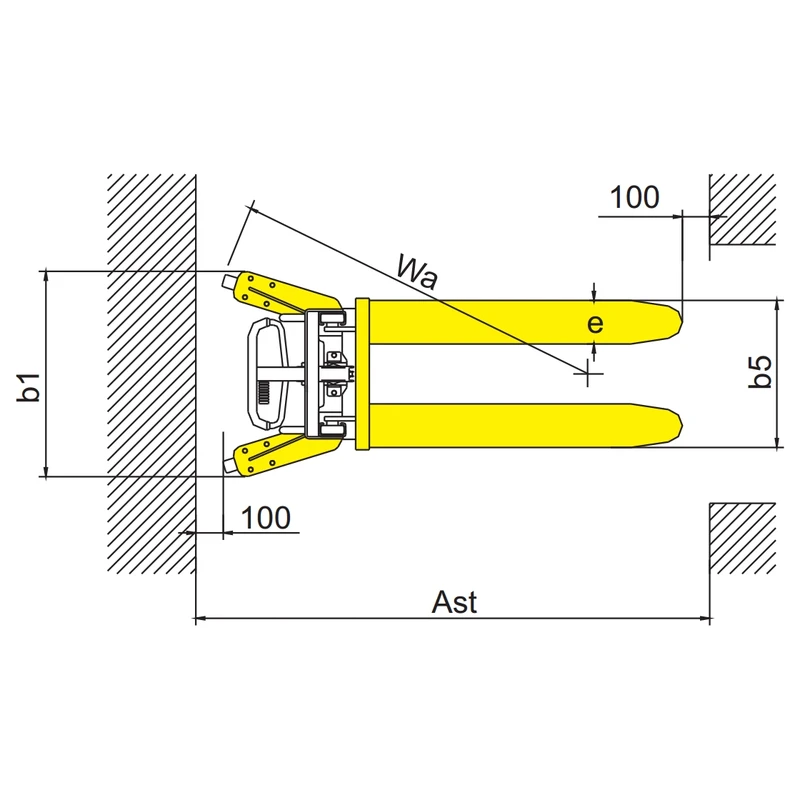

• Vinnugangur: 2057–2082 mm (bretti 1000 x 1200 mm þversum), 1991–2016 mm (bretti 800 x 1200 mm langsum)
• Beygjuradíus: 1325–1350 mm
• Lyfting í hverju dæluslagi, með álagi / án álags: 20 / 22 mm
• Eigin þyngd: 214 kg

Hægt er að hlaða niður vörubæklingnum og málteikningunni á þessari síðu.
