Handknúinn staflari (RVV1000), 1000 kg, 2500 mm

RVV1000 með 2500 mm tveggja þrepa mastri nær upp á annað stig brettarekka með handafli: 1000 kg lyft í 2500 mm hæð á meðan hæð mastrins í niðurfelldri stöðu er 1838 mm, sem er lægra en á 1600 mm gerðinni með eins þreps mastri. Mastrið lengist í 3012 mm við fulla lyftihæð og breiðari, 860 mm undirvagninn með 580 mm gafflabili tryggir stöðugleika staflarans með farm í tveggja og hálfs metra hæð.

Staða innan RVV-línunnar

Þessi útfærsla er ætluð vöruhúsum sem nýta annað stig brettarekka án vélknúins lyftitækis. Í samanburði við 1600 mm gerðina veitir hún 900 mm meiri lyftihæð, er 78 kg þyngri (292 kg á móti 214 kg) og 105 mm breiðari; í samanburði við 3000 mm gerðina er mastrið lægra í niðurfelldri stöðu og eiginþyngdin 13 kg minni. Fyrir farm yfir 1000 kg er enginn handknúinn staflari með föstum göfflum fáanlegur með þessari lyftihæð; RVV1000-KPV og RVV1000-PV með stillanlegum göfflum eru einnig fáanlegir með 2500 mm möstrum.

Dæmigerð notkun

Tveggja hæða brettarekkar í litlum og meðalstórum vöruhúsum; brúnir milligólfa og palla þar sem vörur eru fluttar upp frá gólfi; verkstæði sem geyma verkfæri og efni í háum hillum og taka bretti niður nokkrum sinnum á dag; varabúnaður fyrir rafknúinn staflara meðan hann er í hleðslu eða viðhaldi. Stöflun í hæð skal fara fram á sléttu og hreinu gólfi, með farminn miðjaðan og festan með böndum.

Hönnun og örugg notkun

• Tveggja þrepa mastur, 1838 mm á hæð í niðurfelldri stöðu og 3012 mm í útdreginni stöðu; stíf stálgrind, 860 mm á breidd

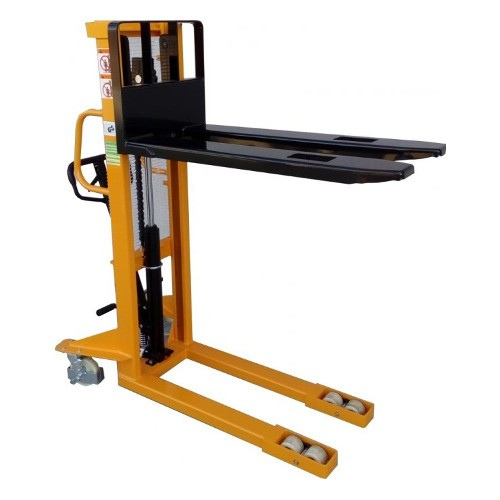

• Fastir, soðnir gafflar, 55 / 170 / 1150 mm, með 580 mm gafflabili; gaffalhæð í niðurfelldri stöðu 90 mm
• Vökvaknúin lyfting með hand- eða fótstýringu, 20 mm í hverju slagi með farmi og 22 mm án farms; handstýrð lækkun til að staðsetja bretti nákvæmlega á þverbita

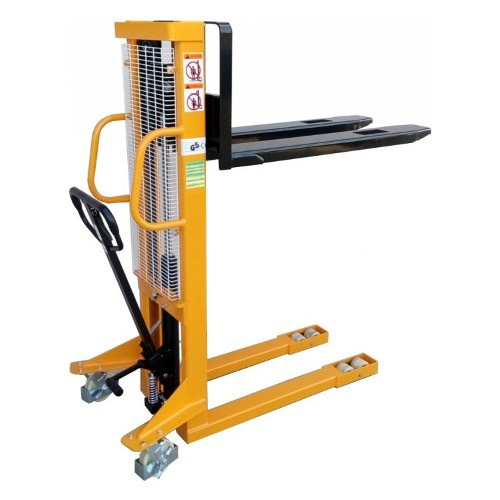

• Hlíf úr málmneti aðskilur stjórnandann frá lyftikeðjunum; hjólhlífar og stöðuhemill
• 1000 kg við 600 mm þungamiðjufjarlægð; aðeins skal lyfta og lækka þegar staflarinn er kyrrstæður á sléttu undirlagi, halda skal höndum og fótum frá mastrinu og lækka gafflana að fullu áður en staflarinn er færður

Tæknilegt yfirlit

• Gerð / vörunúmer: RVV1000-2500mm
• Vöruflokkur: Handknúnir staflarar (fastir gafflar, tveggja þrepa mastur)
• Burðargeta: 1000 kg við 600 mm þungamiðjufjarlægð
• Lyftihæð: 2500 mm
• Gaffalhæð í niðurfelldri stöðu: 90 mm

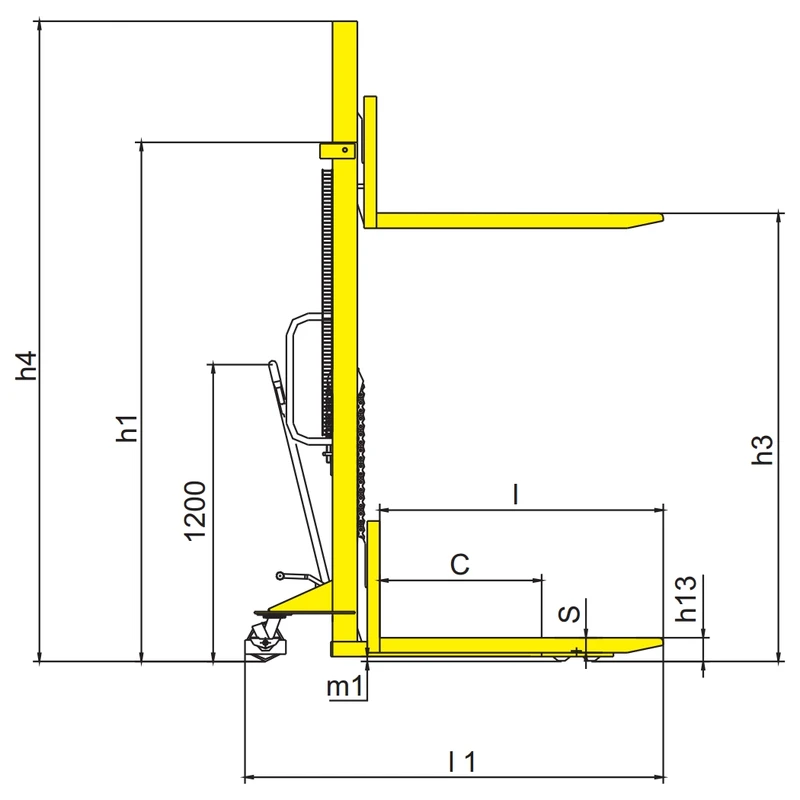

• Hæð mastrins, niðurfellt / útdregið: 1838 / 3012 mm
• Mál gaffla (s/e/l): 55 / 170 / 1150 mm, heildargafflabil 580 mm
• Heildarlengd x breidd: 1685–1695 x 860 mm

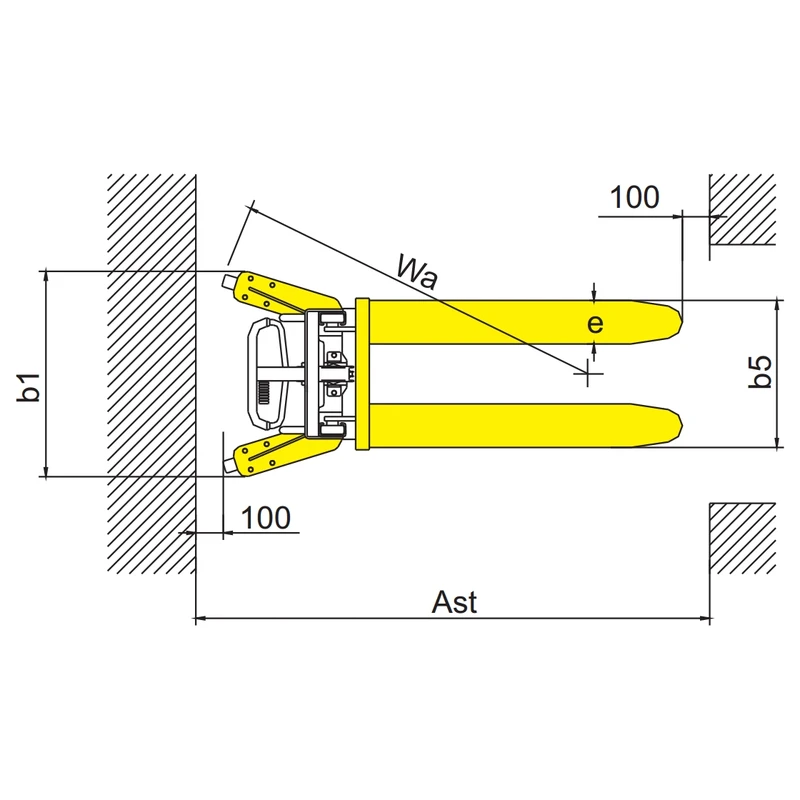

• Vinnugangur: 2057–2082 mm (bretti 1000 x 1200 mm þversum), 1991–2016 mm (bretti 800 x 1200 mm langsum)
• Beygjuradíus: 1325–1350 mm
• Lyfting í hverju slagi, með farmi / án farms: 20 / 22 mm
• Eiginþyngd: 292 kg

Hægt er að sækja vörubæklinginn og málsetningarteikninguna á þessari síðu.
