Handknúinn staflari (RVV1500), 1500 kg, 1600 mm

RVV1500 er öflugasta gerðin í vörulínunni með föstum göfflum: 1500 kg lyft upp í 1600 mm með hand- eða fótdælu, á sama 1685 x 755 mm undirvagni og RVV500. Munurinn liggur í burðargetunni og álagsmiðjunni — 1500 kg miðast við 400 mm frá gaffalrótunum, þannig að farmurinn verður að vera staðsettur nálægt mastrinu — sem og í dælunni, sem lyftir 16 mm í hverju dæluslagi við fullt álag.

Staða gerðarinnar innan RVV-vörulínunnar

Veljið RVV1500 þegar bretti með þungum vörum — flísum, sementspokum, stálhlutum, tunnum eða kornuðu efni í sekkjum — fara yfir 1000 kg burðargetu RVV1000. Hann er eingöngu fáanlegur með 1600 mm mastri; fyrir meiri lyftihæð með allt að 1000 kg skal nota 2500 og 3000 mm útgáfur RVV1000. Fyrir 2000 kg við 1500 mm heldur vörulínan áfram með RVV2000-KPV, sem er með stillanlegum, smíðuðum göfflum. RVV1500 vegur 239 kg, sem er 25 kg meira en RVV1000 með sama mastri.

Dæmigerð notkun

Byggingarvöru- og flísaverslanir, steypuskálar og málmsmiðjur, efna- og matvælaverksmiðjur sem meðhöndla þunga sekki og tunnur á Evrópubrettum; hleðslusvæði þar sem flytja þarf fullhlaðið bretti upp á fyrsta hillustig eða á pall ökutækis án rafknúins lyftitækis; varabúnaður til vörumeðhöndlunar þegar gaffallyftari kemst ekki inn í tiltekið rými. Fyrirferðarlítill og þungur farmur, staðsettur upp við gaffalræturnar, nýtir 400 mm álagsmiðjuna sem best.

Hönnun og örugg notkun

• Fastir, soðnir gafflar, 55 mm þykkir, 170 mm breiðir og 1150 mm langir, með 550 mm heildarbreidd; hæð gaffla í neðstu stöðu 90 mm
• Vökvaknúin lyfting með hand- eða fótdælu, 16 mm í hverju dæluslagi undir álagi og 18 mm án álags; handstýrð lækkun
• Stíft stálmastur og stálgrind; málmnetshlíf skilur stjórnandann frá lyftikeðjunum; 20 mm veghæð undir mastrinu með álagi
• Hjólhlífar og stöðuhemill
• 1500 kg aðeins við 400 mm álagsmiðju — ef miðja farmsins er fjær minnkar leyfileg þyngd; færið tækið með gafflana niðri og lyftið aðeins á traustu og sléttu gólfi

Tæknilegt yfirlit

• Gerð / SKU: RVV1500
• Vöruflokkur: Handknúnir staflarar (fastir gafflar)
• Burðargeta: 1500 kg við 400 mm álagsmiðju
• Lyftihæð: 1600 mm
• Hæð gaffla í neðstu stöðu: 90 mm
• Masthæð, í neðstu / efstu stöðu: 2080 / 2087 mm
• Mál gaffla (þ/b/l): 55 / 170 / 1150 mm, heildarbreidd gaffla 550 mm
• Heildarlengd x breidd: 1685 x 755 mm

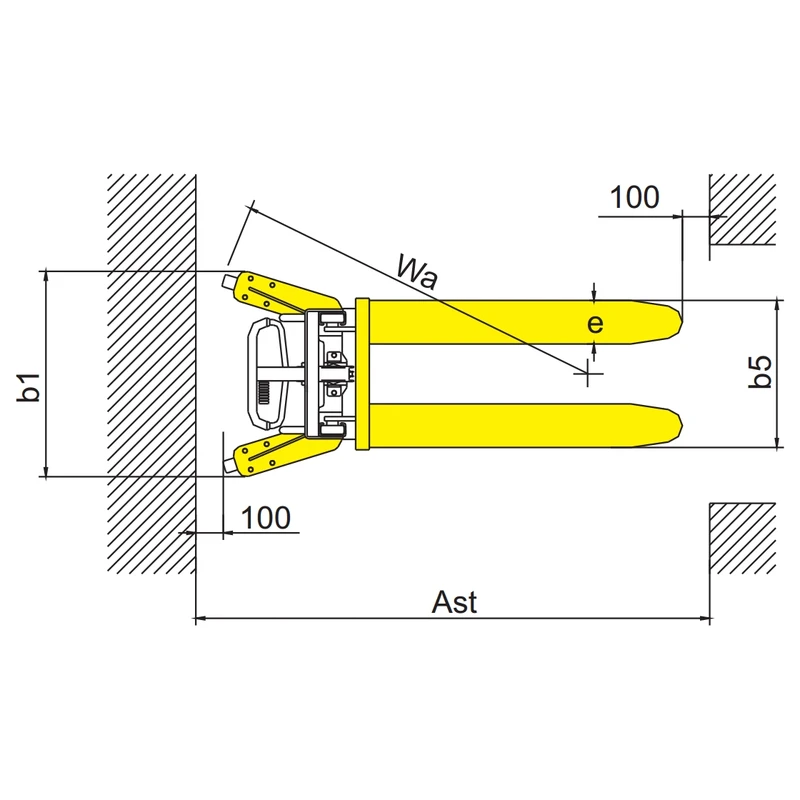

• Nauðsynleg gangbreidd: 2057 mm (bretti 1000 x 1200 mm þvert), 1991 mm (bretti 800 x 1200 mm langsum)
• Beygjuradíus: 1325 mm
• Lyfting í hverju dæluslagi, með álagi / án álags: 16 / 18 mm
• Eiginþyngd: 239 kg

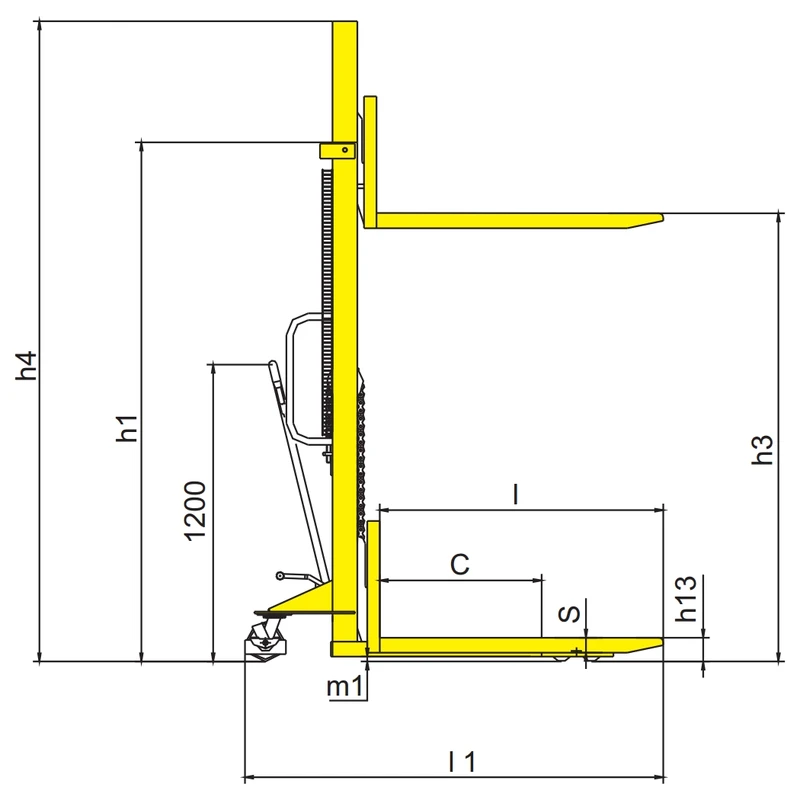

Hægt er að hlaða niður vörubæklingnum og málsetningarteikningunni á þessari síðu.
